Probador de presión hidrostático de alta calidad Tapices de extremo de tubería de plástico

Compartir con:

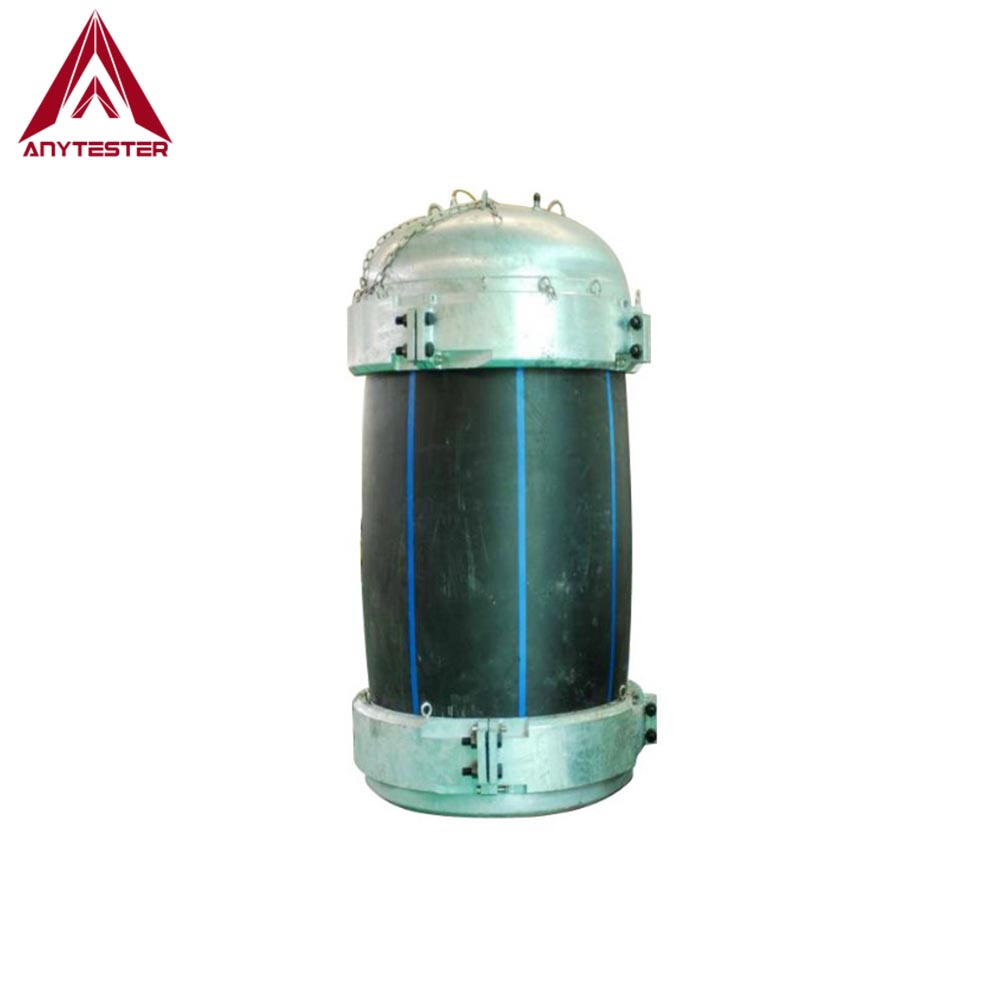

Probador de presión hidrostático de alta calidad Tapices de extremo de tubería de plástico

Esta tapa final se usa para sellar tuberías que ejecutarán la prueba para el probador de presión hidroestática.

Modelo:
AT470
Marca del producto:
Anytester

Estado de Disponibilidad:



Preguntar Añadir al carrito

Descripción del Producto

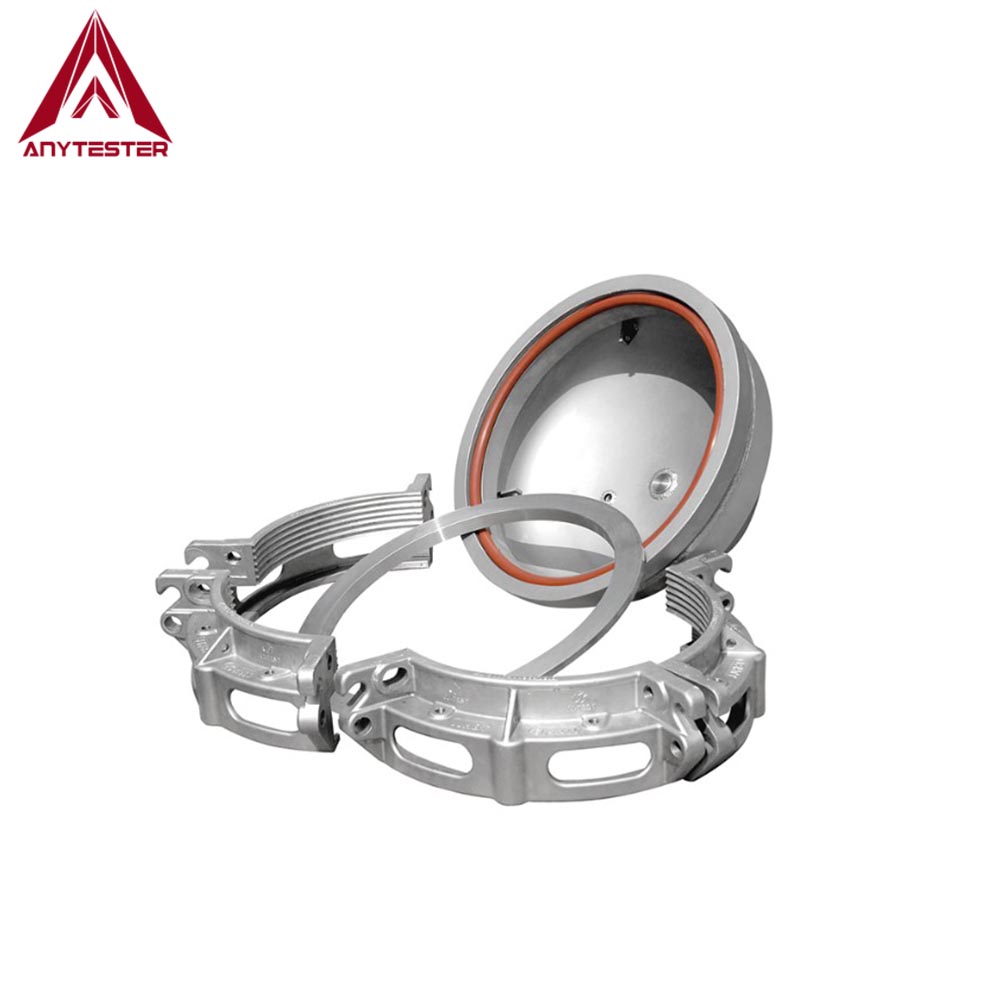

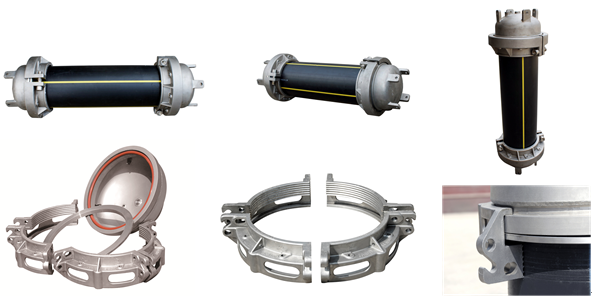

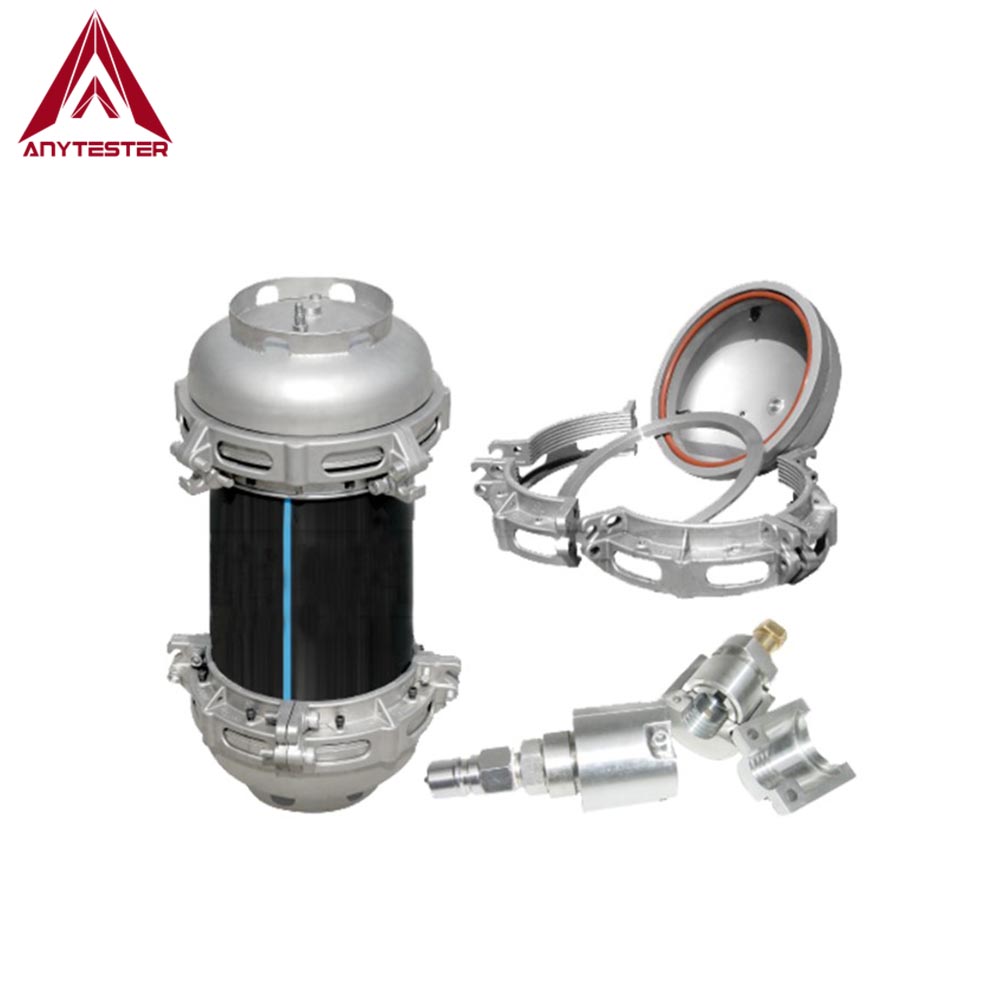

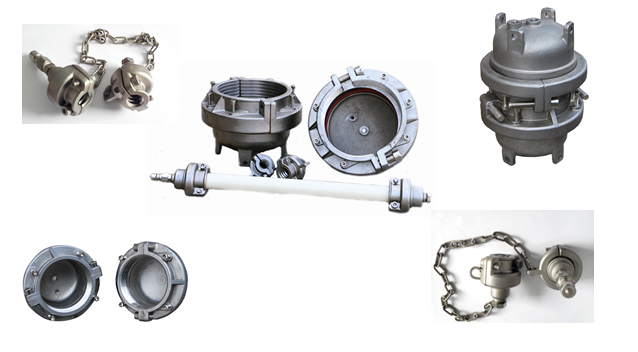

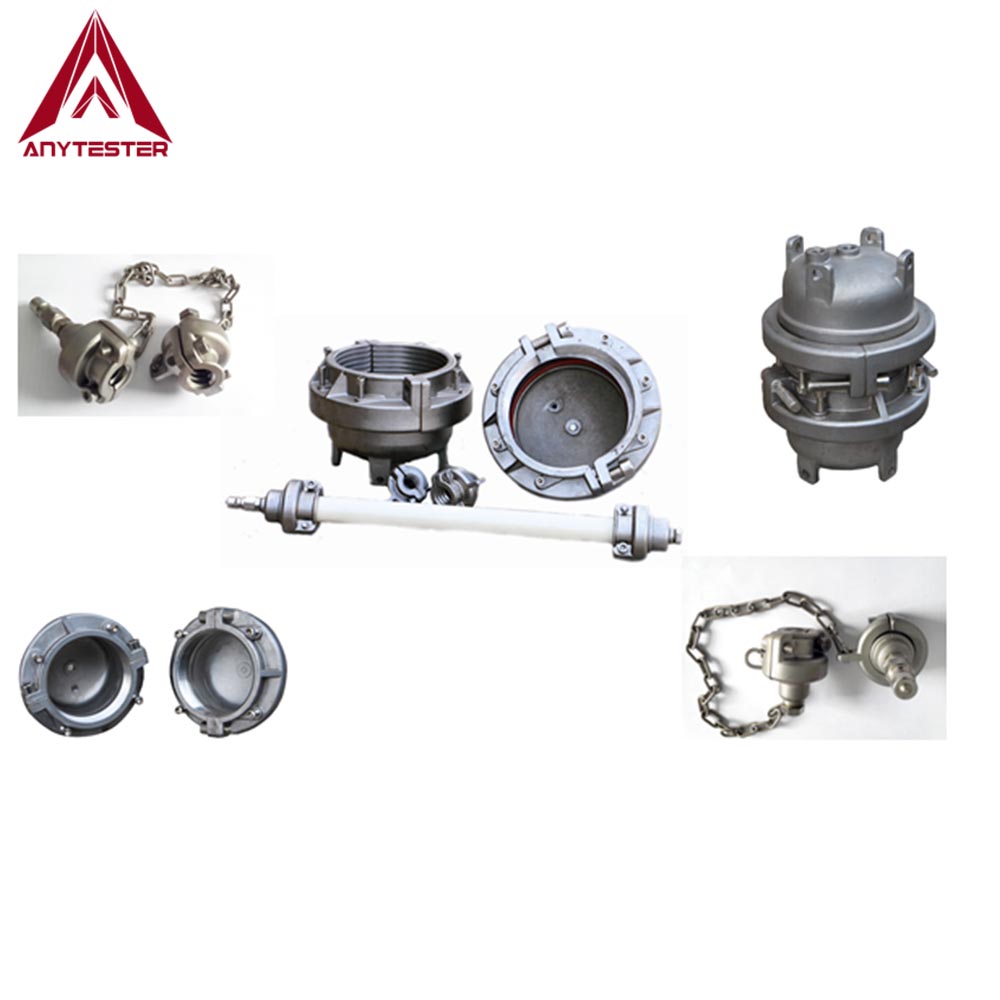

Esta tapa final se usa para sellar tuberías que ejecutarán la prueba para el probador de presión hidroestática

Características

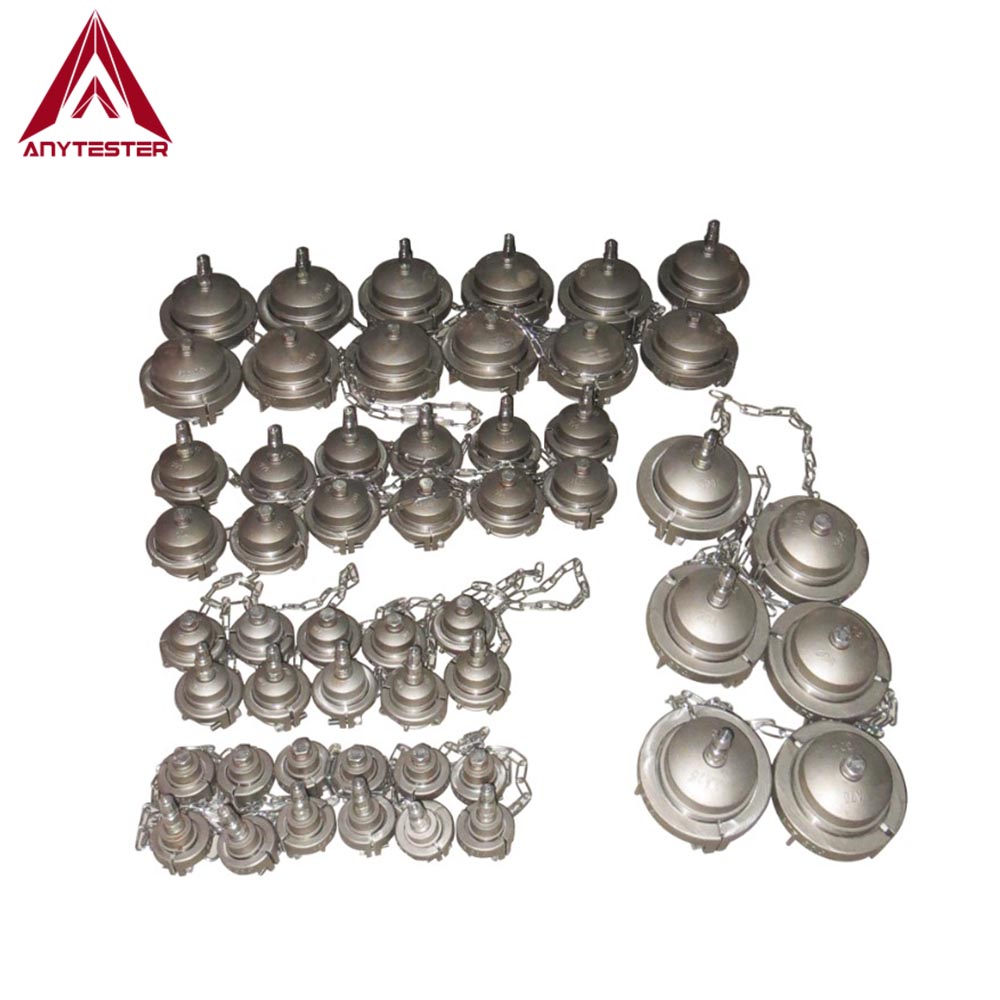

★ Se puede seleccionar un diámetro diferente de acuerdo con el requisito de los clientes

★ DN10 ~ DN800 End Cap Adopt Method y DN900 ~ DN1600 Adoptar MAQUINARY Método

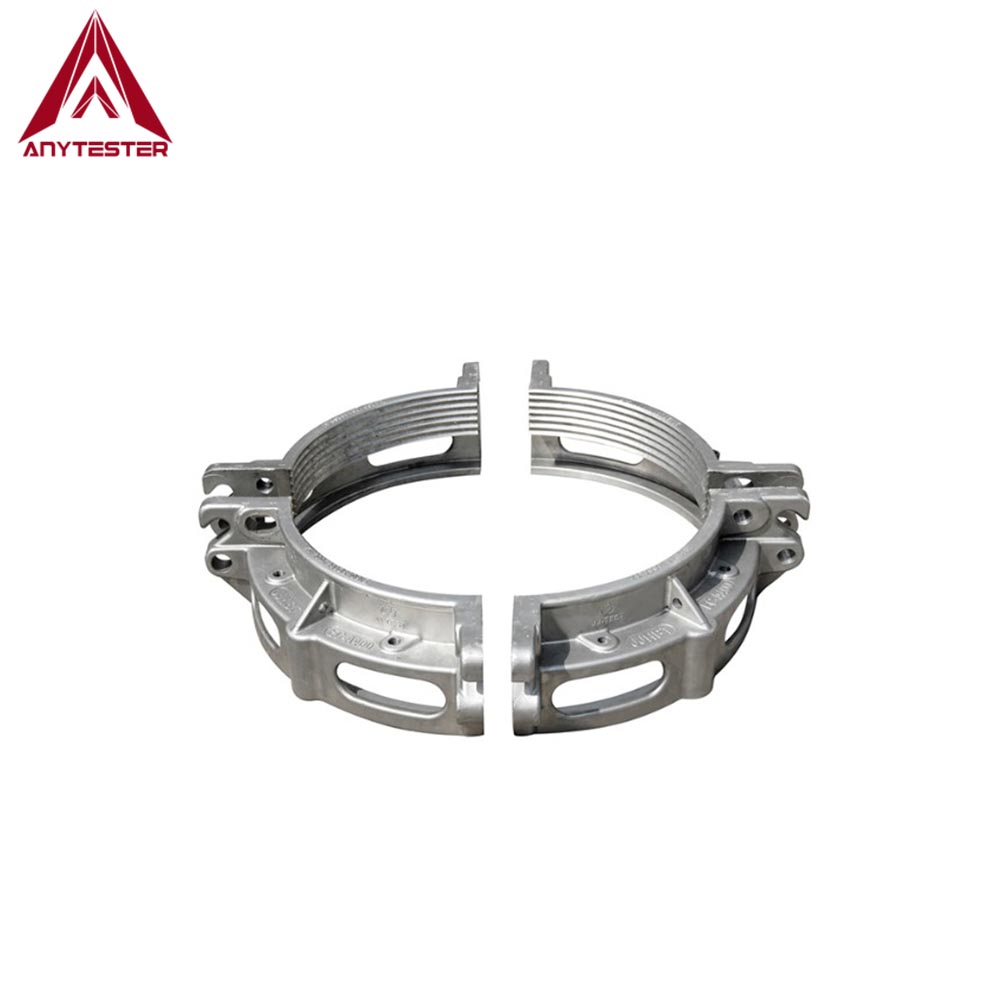

★ Diseño de estructura modular, fácil de operar y sin necesidad de una herramienta especial, y también si hay piezas rotas, se puede reemplazar fácilmente.

★ Diseño agudo ovalado para proteger el tanque de agua del impacto.

★ puede coincidir con la mayoría de los proveedores, el tanque de agua y la máquina de prueba de presión hidrostática

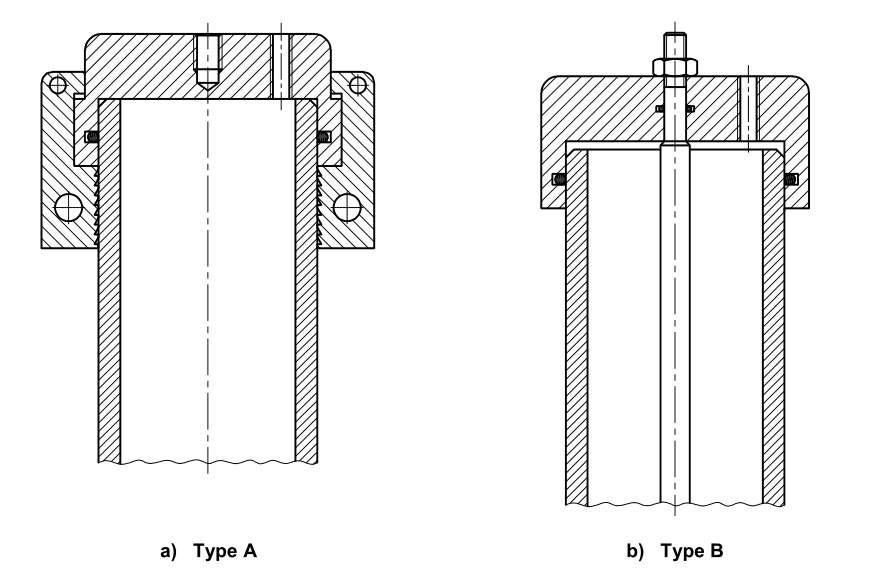

★ Dos tipos para la selección

Especificación

E nd c ap
Especificación			D1 0~ D1600
Estructura			Estructura de sartén
Anillo de sellado			O -Ring
Conector de conversión			PT1/4 , hilo interno, material de acero inoxidable
Conector de cierre final			M12*1.25 , hilo interno
Rango de presión	D16 ~ D110 mm		0~ 10MPA ( 20MPA Max. Para D16/20/25 )
	Φ125 ~ φ630 mm		0~ 5MPA
Material			304 Acero inoxidable , 201 acero inoxidable, acero al carbono
Grosor de la pared de la tapa del extremo		DN10 ~ DN355	6 mm
		DN400 ~ DN710	8 mm
		DN800 ~ DN1600	10 mm

Tamaño DN (mm)	Max. Afuera (mm)	Longitud del sello (mm)	O anillo (mm)	Peso de la tapa de un solo extremo (kg)	Longitud total con tubería (mm)	Presión estándar (MPA)	Max. Presión (MPA)
10	33	30	Φ 10*3.1	0.4	300	12	20
16	33	30	Φ 16*3.1	0.4	350	12	20
18	36	30	Φ 18*3.55	0.4	350	12	20
20	38	40	Φ 30*3.55	0.5	35	12	20
25	43	40	Φ 25*3.55	0.5	35	12	20
32	50	40	Φ 32*3.55	0.7	460	10	14
40	77	40	Φ 40*3.55	0.76	460	10	14
50	87	43	Φ 50*3.55	0.9	475	10	14
63	100	45	Φ 63*3.55	1.1	500	10	14
75	125	52	Φ 75*5.3	2.2	550	10	14
90	145	60	Φ 90*5.3	3.3	580	10	14
110	172	68	Φ 110*5.3	5.0	600	8	11
125	190	78	Φ 125*5.3	7.1	720	8	11
140	212	80	Φ 140*7	9	780	8	11
160	236	97	Φ 160*8	11	860	8	11
180	256	98	Φ 180*8	14.7	935	8	11
200	283	105	Φ 200*10	17	960	8	11
250	410	130	Φ 250*12	27	1230	6	9
315	480	153	Φ 315*12	38	1560	6	9
355	545	170	Φ 355*16	45	1620	5	8
400	600	175	Φ 400*16	50	1650	5	8
450	695	175	Φ 450*16	90	1680	5	8
500	764	215	Φ 500*20	95	1700	5	8
560	765	215	Φ 560*20	130	1710	5	8
630	830	220	Φ 630*20	150	1820	5	8
710	940	200	Φ 710*25	170	1940	4	6
800	1080	250	Φ 800*25	199	2150	3	4
900	1180	255	Φ 900*28	243	2200	1.5	2.5
1000	1280	260	Φ 1000*28	273	2300	1.5	2.0
1200	1500	260	Φ 1200*30	313	2408	1.5	2.0
1600	2200	300	Φ 1600*30	476	2480	1.2	1.8
