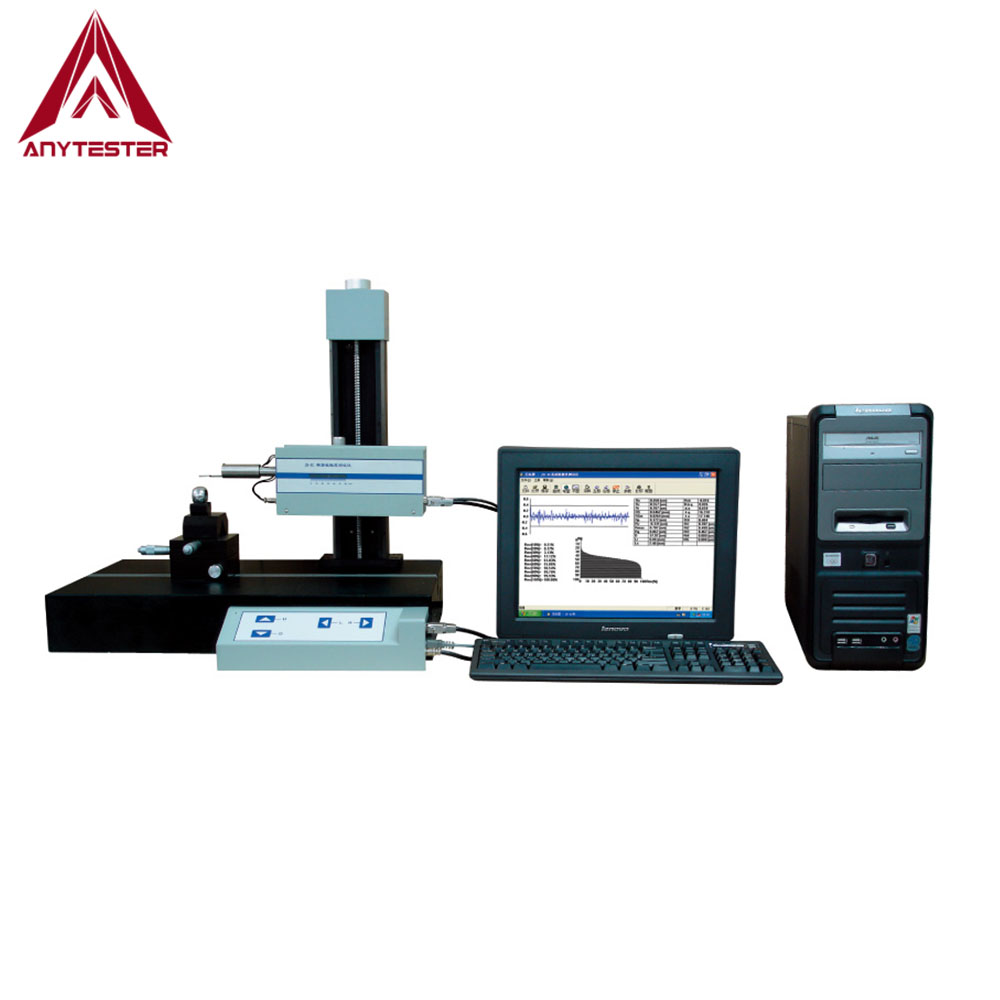

Modelo | HY2300 |
Parámetro de medición | RA, RZ, RT, RS, RSM, RP, RMAX, RQ, D, PT, LR, LN y RMR (TP) Curva |
Aumento | 10 ~ 500000, ajuste automático |
Rango de rugosidad | RA 0.01 ~ 30 μ m |
Longitud de muestreo | L: 0.08, 0.25, 0.8, 2.5 mm |
Evaluación de longitud | Ln: 1l, 2l, 3l, 4L, 5L |
Muestreo para evaluar | 4000 puntos |
Resolución | 0.001μ m |
Error de visualización | ± ( 5%+4 nm ) |
Midiendo la repetibilidad | ± 3% |
Altura máxima de la muestra | 300 mm |
Rango aplicable del sensor | Rugosidad de la superficie de la superficie lisa, oblicua, orificio, superficie del cilindro, superficie de la ranura, superficie del arco, superficie esférica, etc. |
Estilo de diamante natural | Estándar: 8 mm de altura Para el orificio: 4 mm Radio Stylus: 2 μ m Fuerza de medición: 4 mn Ángulo de la punta: 60 ° |
Velocidad de deslizamiento de la caja de conducción izquierda o derecha | 2 mm/seg |
Método de arriba y abajo del cuadro de conducción | Automático hacia arriba o hacia abajo Parada automática cuando el lápiz toca el punto más alto de muestra |
Velocidad de movimiento | 0.5 mm/seg |
Región lineal | Vertical 640um |
Rango de medición de PT de paso y rasguño | 100μ m |
Rango de medición axial | 60 mm |
Perfil | Perfil directo, perfil filtrado |
Filtrar | Filtro ISO 2CR |
Rango de medición de orificio | ≥ ф5mm |
Plataforma de trabajo xy | Ángulo rotativo: ± 10 ° Rango móvil XY: 15 mm |
Tamaño del anillo interno y exterior del rodamiento | Anillo interno Diámetro máximo: 280 mm Espesor: 160 mm Anillo exterior Diámetro mínimo: 12 mm |
Fuente de alimentación | AC220V ± 10%, 50Hz , monofásico |
Plataforma de marmoleo | Tamaño: 630 mm × 400 mm × 100 mm Peso: 100 kg |
Peso | 150 kg |
