1. Fuente de alimentación del inversor de plasma :
Proporcione potencia de CC para la pistola de recubrimiento de plasma, utilizando módulos IGBT, control inteligente del módulo, arco de inicio suave, tamaño pequeño, alta eficiencia, bajo consumo de energía, una buena disipación de calor puede funcionar continuamente baja tasa de falla es la mejor fuente de alimentación de plasma.
Artículo | Parámetro |
Potencia de entrada | 3p AC380V, 50Hz/60Hz |
Potencia de salida | 80kw |
Voltaje máximo sin carga | DC125V |
Corriente operativa | 100-800A |
Voltaje de funcionamiento | 30-85V |
Características de poder | Fuente de corriente constante |
Precisión actual | <1% |
Factor de carga | 90% |
Dimensión | 650 × 430 × 1600 mm |
Peso | 200 kg |

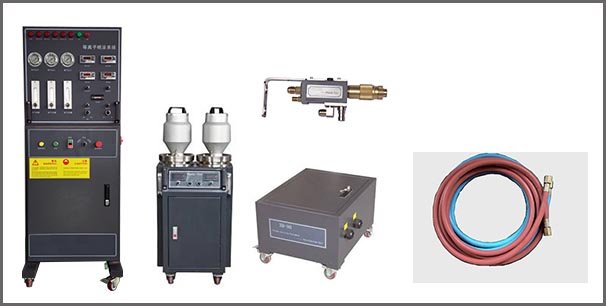

2. Gabinete de cebo
Puede controlar automáticamente el proceso de pulverización, encendido, inicio suave, suave; voltaje y corriente ajustable cuando se trabaja; y con temperatura del agua, voltaje, función de protección automática de presión de agua; Para agua, electricidad, gas, regulación y control del polvo. Puede monitorear todo el sistema, el usuario puede comprender directamente el sistema desde el gabinete de control cuando los parámetros del sistema, como el voltaje y el tamaño de la corriente se pueden leer directamente, cuando el sistema de electricidad y gas tiene los mismos requisitos, el sistema será automático alarma para recordarle al usuario que haga el ajuste apropiado. La temperatura del arco de plasma se ajusta ajustando la corriente y el voltaje en el panel. Los usuarios también pueden controlar el gas principal a través del panel de control, el segundo gas para controlar el flujo de gas y la relación de gas para cambiar la longitud del arco de plasma y la velocidad de la llama de las partículas de polvo finales para cambiar la velocidad para garantizar la precisión de las repetidas. Experimentos, el otro gabinete de control (los usuarios de la corriente pueden establecer la suya), la pulverización (los usuarios de avances pueden establecer los suyos), de modo que los clientes rocían en mucho tiempo, necesitan tener una representación de polvo de metal, puede ser (3kW o Entonces) a través de una perilla para cambiar automáticamente los parámetros, simples, convenientes y aplicables.
Artículo | Parámetro |
Voltaje de entrada | 2P AC220V 50Hz |
Potencia de entrada | 500W |
Tipo de control | Siemens PLC + Relé |
Tipo de gas principal y presión | Nitrógeno, argón (0.6-0.8MPA) |
Tipo de gas secundario y presión | Hidrógeno (0.4MPa) |
Presión de nitrógeno | 0.6MPA |
Uso de gas | Argón, argón + nitrógeno de hidrógeno, nitrógeno + hidrógeno |
Repetibilidad de MFC | ± 0.2% FS |
Precisión de MFC | ± 1% FS |
Precisión del voltaje de salida | ± 0.5V |
Precisión de corriente de salida | ± 0.5a |
3. Alimentador de polvo
Es para almacenar el polvo y entregar el polvo a la pistola de pulverización según sea necesario. El gas principal de la pistola de pulverización se usa como un gas de alimentación en polvo, y el polvo se transporta a la salida del alimentador de polvo a través de la rotación del raspador de alimentación en polvo, y el polvo se separa del barril de alimentación en polvo a través de la presión de gas para entrar en la pistola de rociado. Ajuste el potenciómetro en el panel de control para ajustar la velocidad de alimentación.
Artículo | Parámetro |
Camino de alimentación | Tipo de presión de raspador |
Capacidad del barril de alimentación en polvo | 6.0L |
Gas de alimentación | argón o nitrógeno |
Presión de gas de alimentación | 0.5-0.6MPA |
Velocidad de alimentación | 0 ~ 180g / min |
Precisión de alimentación | ± 1% |
Flujo de gases de alimentación | 400-800L / H |
Dimensión | 500 × 460 × 1400 mm |
Peso | 50 kg |
4. Gabinete mixto de agua y electricidad
Mezcló el agua y la electricidad y se envió a la pistola de pulverización, proporcionando el voltaje de pulso de alta frecuencia para el arranque del arco de la pistola y la detección de la temperatura del agua y la presión de pulverización de agua de enfriamiento, liviano y flexible, fácil de arrastrar. El rendimiento del arco bien, reduce el impacto momentáneo del arco de la boquilla.
Artículo | Parámetro |
Voltaje de entrada | AC220V, 50Hz / 60Hz |
Potencia nominal | 250W |
Modo de control | Control externo |
Salida de voltaje de alta frecuencia | AC2500 ~ 3000 |
Dimensión | 610× 480× 340 mm |
Peso | 30 kg |
5. Pistola de recubrimiento de plasma
Para la producción de operaciones de recubrimiento de plasma, la potencia de trabajo puede hasta 50kW, por lo que puede usar una alta potencia de entrega de polvo, acortar el tiempo de pulverización y reducir los costos de procesamiento. La arquitectura estándar permite un reemplazo rápido de hardware.
Artículo | Parámetro |
Potencia nominal | 50kw |
Corriente nominal | 100-800A |
Voltaje de funcionamiento | 30-75V |
Dimensión | 80*75*190 mm |
Peso | 1.5 kg |

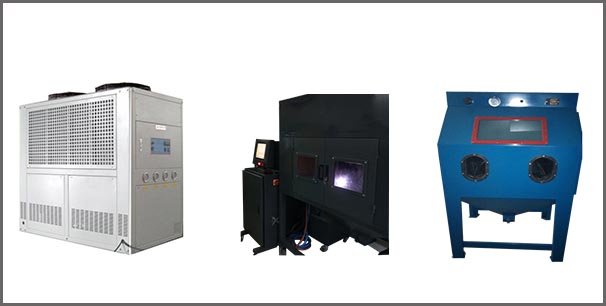

6. Sistema de intercambiador/enfriamiento de calor
El accionamiento de compresor dual para reducir el tamaño de la máquina, al mismo tiempo que las pistolas de recubrimiento se enfrían mejor, luego extienden la vida útil de la boquilla.
Artículo | Parámetro |
Capacidad de tanque de agua circulante | 250 kg |
Capacidad de enfriamiento | 35kw |
Voltaje de funcionamiento | 30-75V |
Fluctuación de la temperatura del agua | 5 ℃ |
Presión de salida de agua | 0-1.3MPA ajustable |
Flujo de agua de salida | 6 m3 / h |
Poder de los fanáticos | 85W × 2 |
Potencia de entrada | 3P AC380V 50Hz/60Hz 13.5kW |
Dimensión | 1330× 780× 1310 (mm) |
Peso | 450 kg |
7. Plasma Water & Electric Cables.
El uso de la tubería de PVC de importaciones italianas, la presión de explosión alta a 6 MPa, la presión de trabajo 2MPa, la corriente de CC máxima 1000A, la corriente nominal alta a 650a. Puede trabajar continuamente a largo plazo cuando la temperatura de trabajo es inferior a 55 ° C
8. Cámara de recubrimiento de la función ulti
Está hecho de soldadura de placa fría, incluida la puerta de la caja, el sistema de extracción de polvo de la ventana de observación, el sistema de iluminación y el sistema de extracción de polvo. Es una protección pequeña, fácil de operar, tanto de ruido, polvo y radiación, por lo que es particularmente adecuado para la operación de recubrimiento por pulverización y la preparación de la muestra.
Artículo | Parámetro |
Ancho máximo de la pieza de trabajo | 400 mm |
Longitud máxima de la pieza de trabajo | 600 mm |
Área de filtro de polvo | > 50m2 |
Volumen de aire de polvo | > 2500m3 / h |
Densidad de filtración | 5m m |
Presión de jet de limpieza | 0.4-0.6MPA |
Temperatura de funcionamiento | <100 ℃ |
Consumo de aire comprimido | 0.1-0.3m³ / min |
Dispositivo de contenido de armas bidimensionales |
Unidad de configuración mínima | 1 mm (cualquier eje) |
Unidad móvil mínima | 1 mm (eje arbitrario) |
Velocidad de movimiento rápido | 100 mm / s (eje arbitrario) |
Tamaño máximo de programación | 500*300 mm; |
Punto de referencia de programación | gratis para establecer |
Tiempos de recubrimiento | puede ser gratuito |
Diámetro de giro máximo | ¢ 200 mm |
Carga máxima de la pinza de la pieza de trabajo | 30 kg |
Fuerza | 3P AC380V 50Hz/60Hz |
Dimensión | 1.3*1*1.6m |
9. Máquina de arena de tipo caja
Artículo | Parámetro |
Tamaño de la cámara de trabajo | 900 mm ´ 800 mm ´ 750 mm |
Cantidad de eliminación de polvo | 8.5m 3 / min |
motor de eliminación de polvo | 220V, 50Hz, 250W. |
Fuente de aire | 5-7 bar (kg / cm2) |
Potencia de entrada | 220V 50Hz |
Dimensión | 900 mm ´ 1100 mm ´ 1750 mm |
Peso | 450 kg |
10. Compresor de aire
Artículo | Parámetro |
Flujo de volumen | 3.4m 3 / min |
Presión de trabajo máxima | 0.8 MPa |
Potencia del motor | 22 kW (380 V / 3/50 Hz) |
Volumen del tanque de gasolina | 1 m3 |
Máquina seca congelada | 4m 3/min |
Presión de salida de agua | 0-1.3MPA ajustable |
Flujo de agua de salida | 6 m3 / h |
Poder de los fanáticos | 85W × 2 |
Potencia de entrada | 3P AC380V 50Hz/60Hz 13.5kW |
Dimensión | 900 mm ´ 1100 mm ´ 1750 mm |
Peso | 450 kg |
