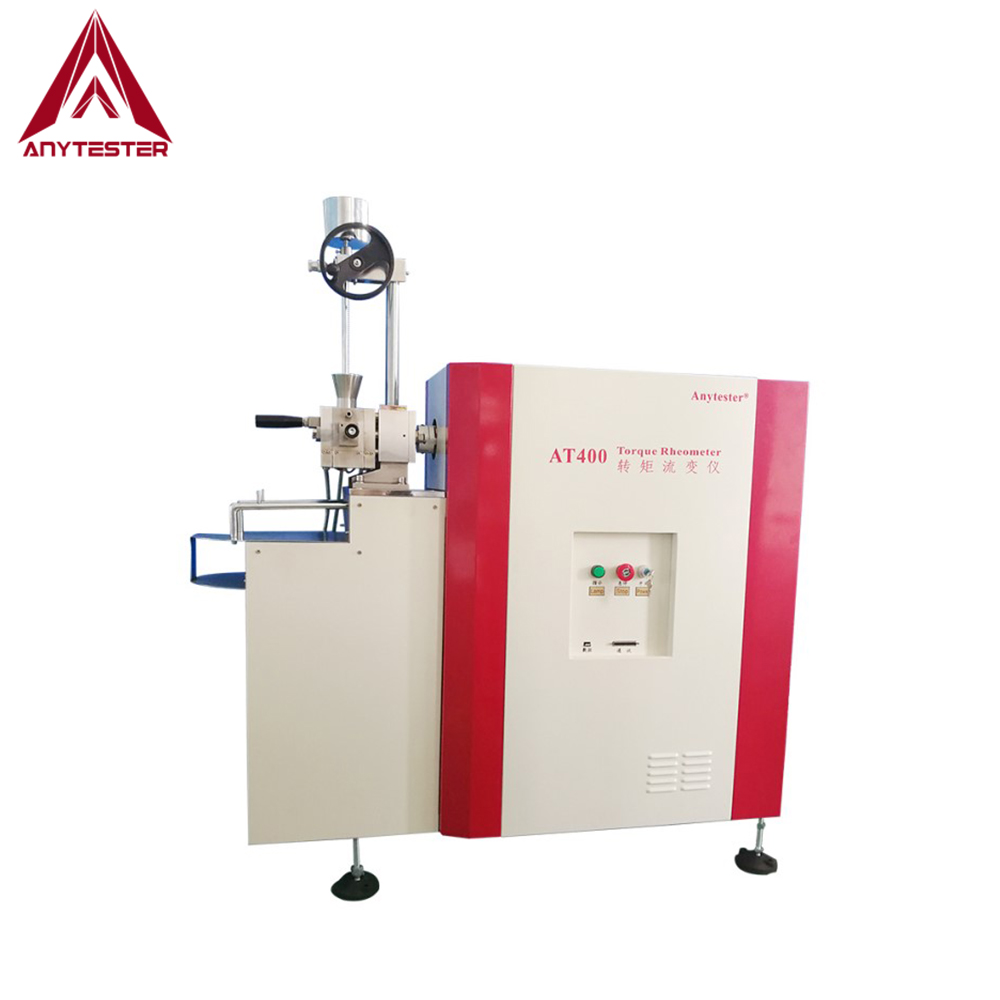

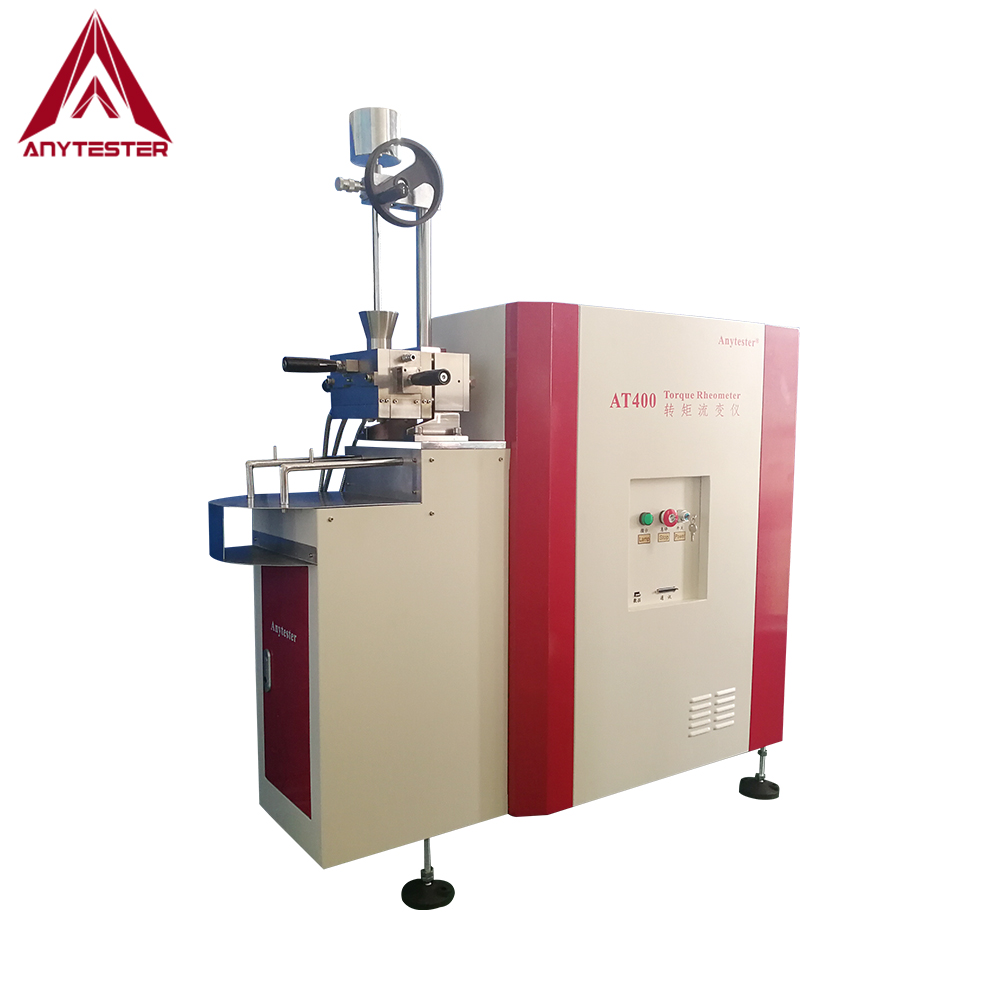

Reómetro de torque de goma AT400

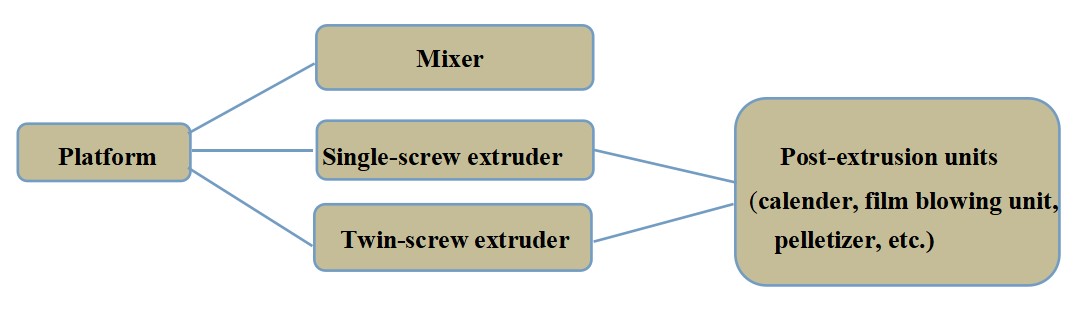

El reómetro de torque AT400  es un sistema de medición para estudiar el flujo, la plastificación, el calor y la estabilidad de los polímeros. Este sistema consta de una plataforma y algunas unidades de funciones, como el mezclador y la extrusora de un solo tornillo o doble tornillo. La plataforma conectada con una unidad de función puede medir el flujo y los comportamientos de compuesto, parámetros críticos de procesamiento de temperatura, presión, par y viscosidad de los polímeros en el laboratorio que solicita solo un pequeño volumen de muestra. Diseñado para un excelente sistema con precisión de alta medición, manejo de flexibilidad y prueba de reproducibilidad, este instrumento ha sido ampliamente aplicable en la investigación científica, el control de calidad y el experimento de procesos. Todo el sistema es el siguiente:

1. Plataforma

La plataforma, vinculada con una PC externa a través del bus industrial, proporciona toda la funcionalidad para conducir y controlar las unidades de función y el registro de datos. Tiene una interfaz mecánica y eléctrica que coincide con el mezclador o extrusor. Tenemos dos tipos de estructuras para que coincidan con las unidades de función con la plataforma. Uno es una estructura simplificada y otra es una estructura móvil de la unidad que hace que la unidad de función en una carretilla de mano lo intercambie más fácilmente. Puede seleccionar un ensamblaje para realizar tareas de prueba. La plataforma y sus parámetros técnicos como Fig.1 y Tab.1.

TAB.1 Parámetros de la plataforma

2. Mezclador

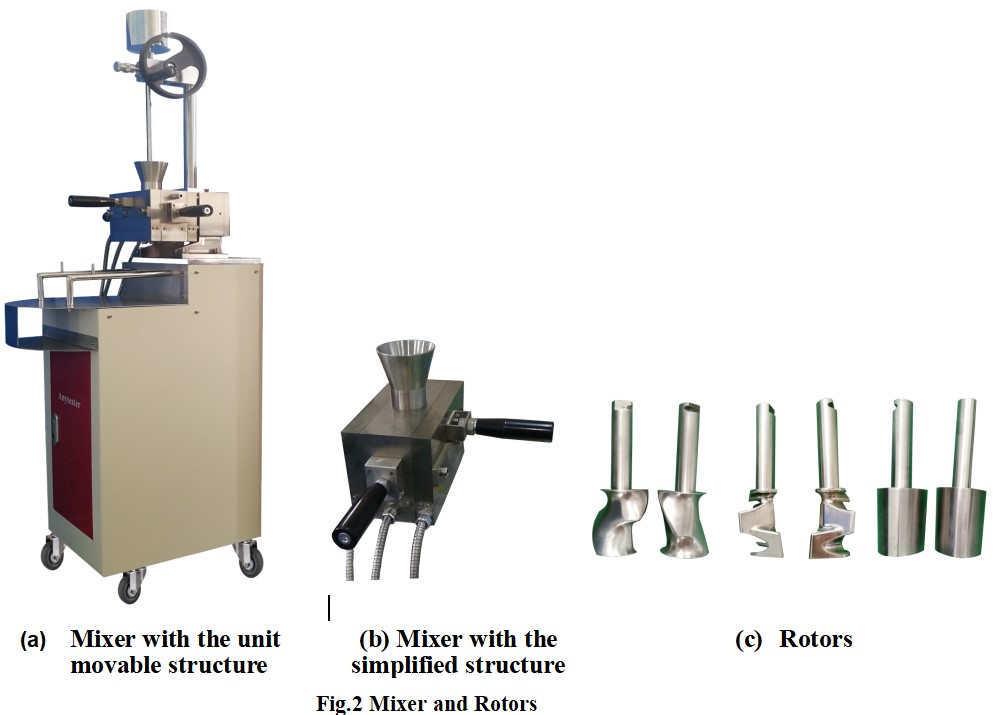

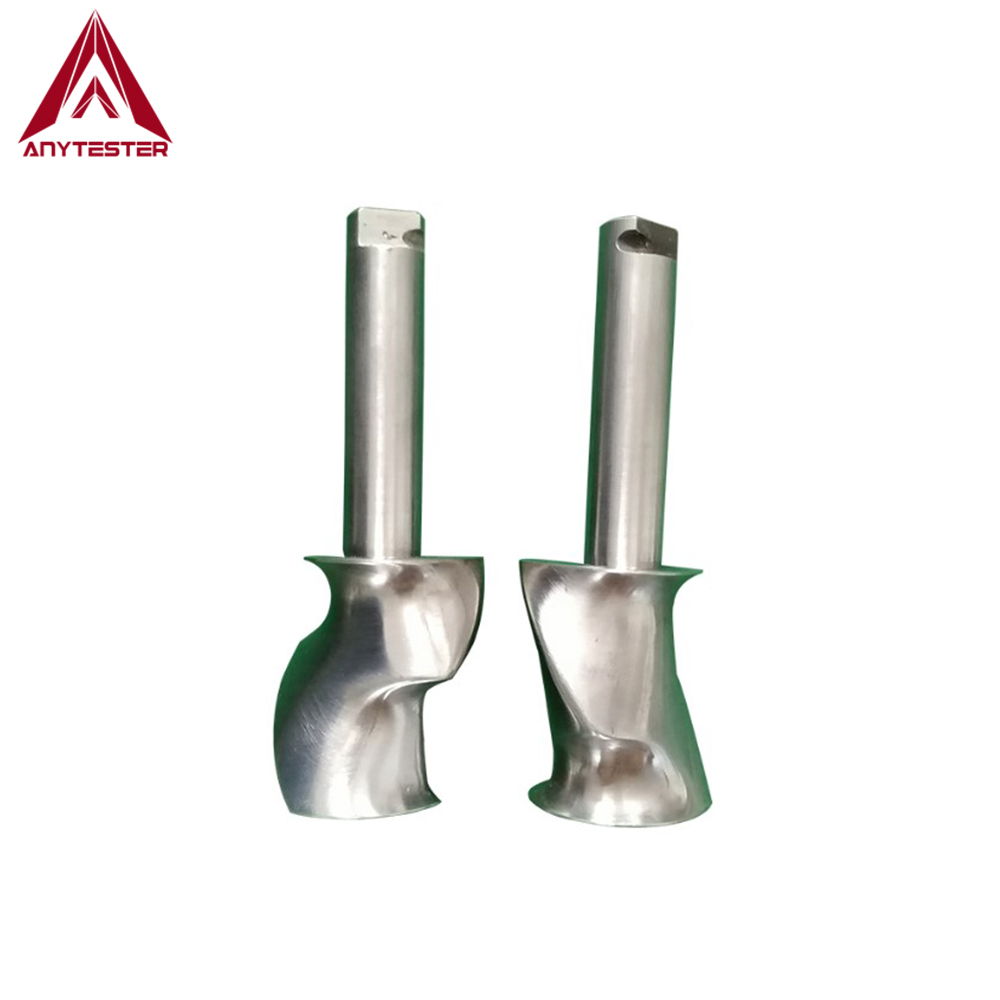

El mezclador es aplicable para la prueba de termoplásticos, termosets, elastómeros y otros materiales similares bajo la influencia de la temperatura y el corte. Esta unidad puede obtener alguna información importante, como el tiempo de fusión, la estabilidad de calor y corte de PVC, viscosidad de fusión y propiedad de vinculación cruzada de polímeros. Está equipado con cámaras de calefacción eléctrica compuestas de 3 piezas y dos rotores intercambiables. Las cámaras y los rotores están hechos de acero inoxidable 1CR18NI9TI y 3CR13 respectivamente, y el sello del eje de los rotores está hecho de aleación Cu-C para garantizar un sellado perfecto. El mezclador, los rotores y sus parámetros se muestran como Fig.2 y Tab.2.

Tab.2 Parámetros del mezclador

 *1 mezclador que funciona menos de 450 ℃ también está disponible

 *2 mezclador con 18 ml, 90, ml, 300 ml también están disponibles

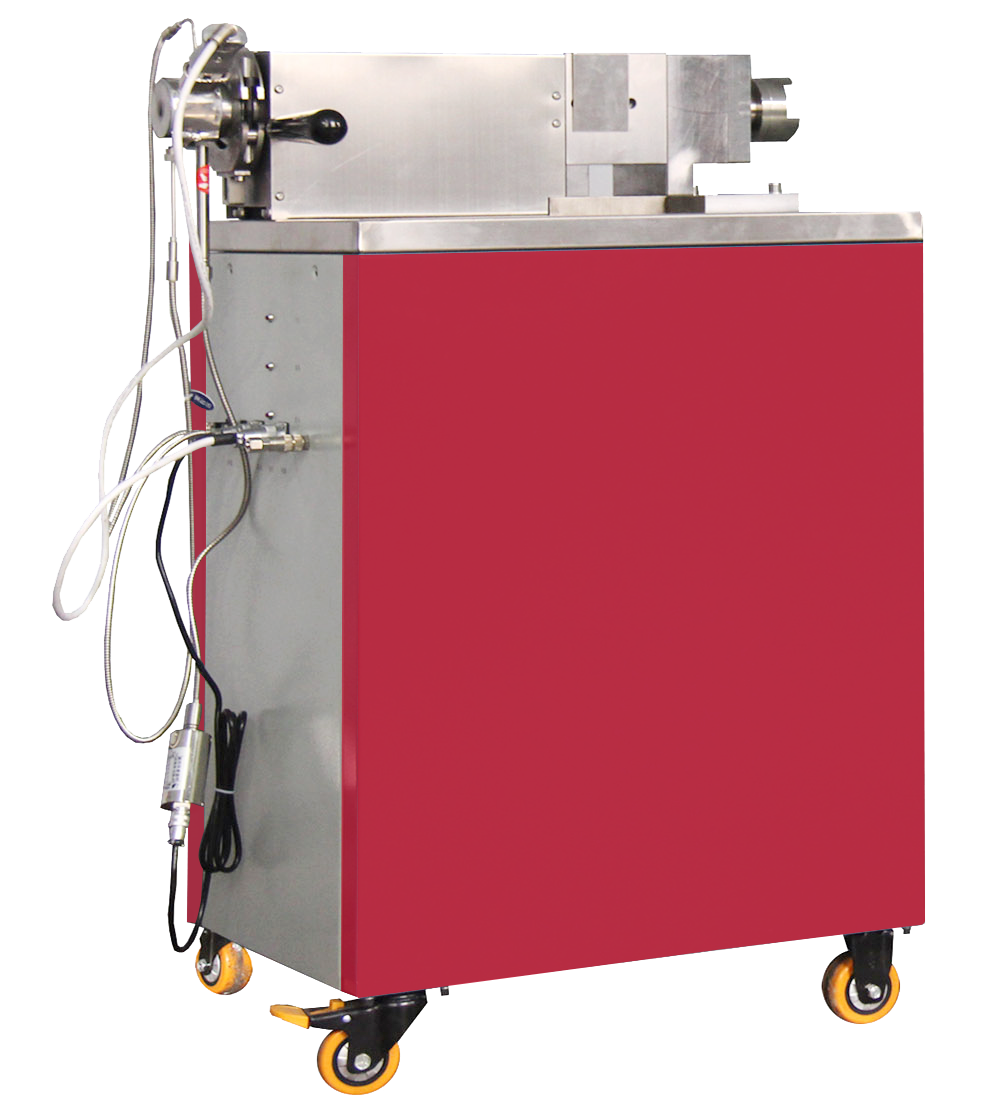

3. Extrusor de plástico de un solo tornillo y muere

El extrusor conectado con un dado se utiliza para la prueba de las características reológicas y la capacidad del proceso de los termoplásticos, especialmente las poliolefinas, para producir muestras de prueba en el laboratorio. Se pueden unir 5 tipos de troqueles a la extrusora. Son capilares de varilla, película plana, varilla, tubería y alambre recubierto. Estos troqueles crean perfiles de una geometría definida. Las temperaturas y las mediciones de la presión de fusión a lo largo del barril y el troquel de extrusores permiten la definición precisa de la condición de fusión. Se puede seleccionar una condición de procesamiento adecuada durante la extrusión. Particularmente, se puede construir un poderoso reómetro capilar de extrusión utilizando la extrusora junto con troqueles capilares. Los datos reológicos, como la velocidad de corte, el estrés cortante y la viscosidad se pueden evaluar con correcciones de Rabinowitsch y Bagley. El tornillo, el barril y los troqueles están hechos de 38crmoala y acero de aleación 3CR13. El extrusor y las muertes y sus parámetros se muestran como la Fig.3 y la tabla.

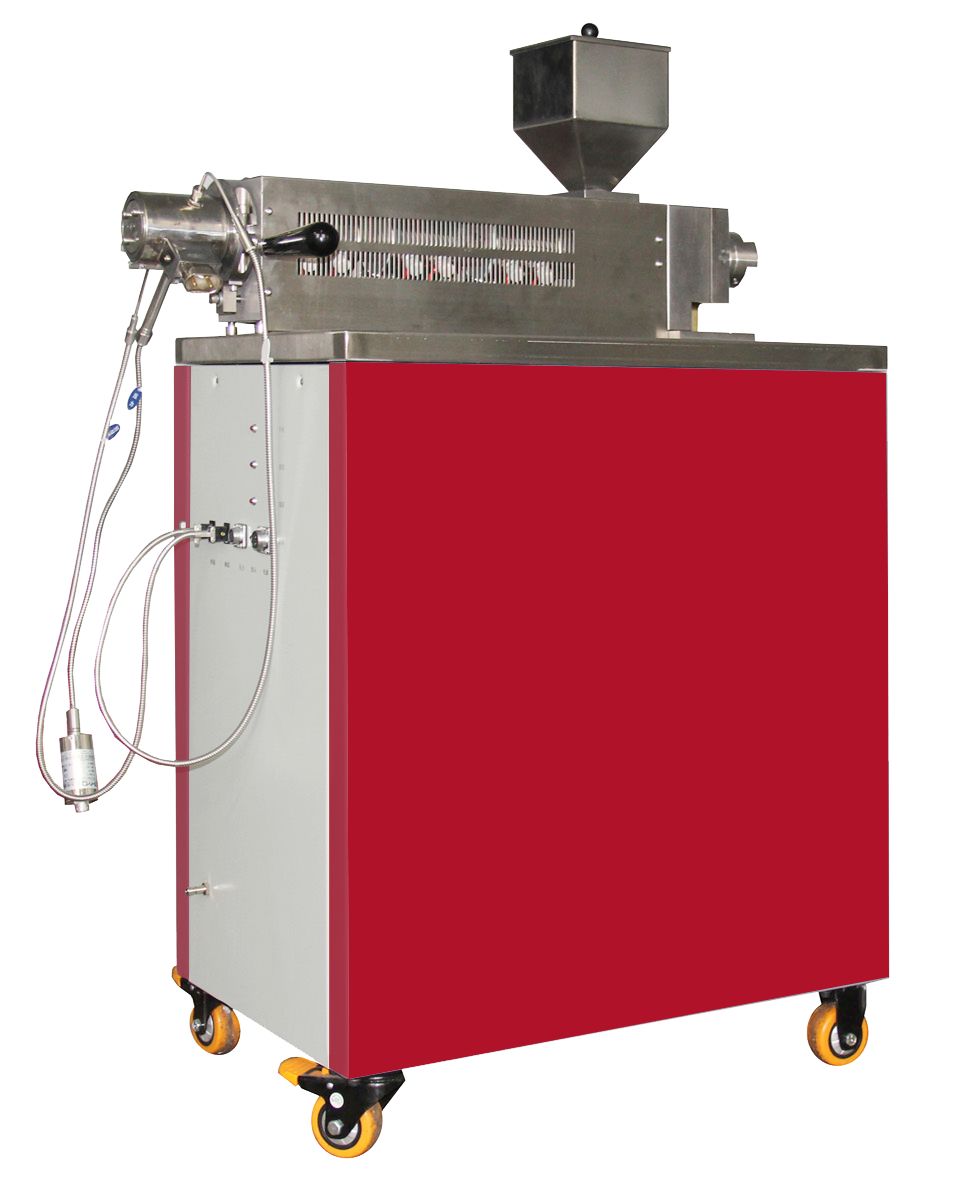

Fig.3 extrusor  con estructura móvil de la unidad

Tab.3 Parámetros de extrusor y muere

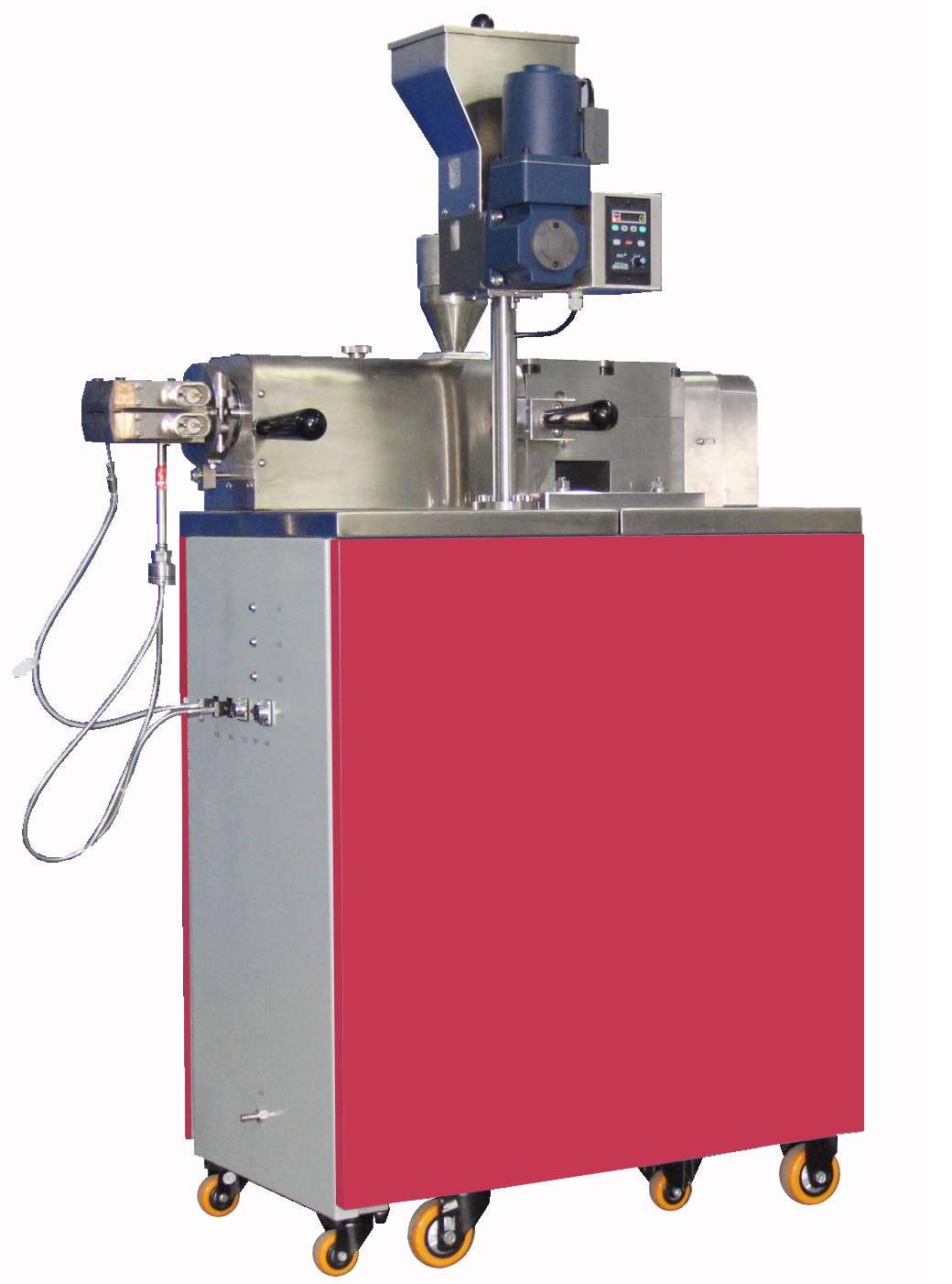

4.  Extrusor de goma de un solo tornillo y muere

El extrusor conectado con un troquel se utiliza para la prueba de las características reológicas y la capacidad del proceso de los gomas, para producir muestras de prueba en el laboratorio. El extrusor y las muertes y sus parámetros se muestran como la Fig.4 y la tab.4.

Fig.4 extrusor  con una unidad móvil estructura

Tab.4  Parámetros de extrusor y muere

5. extrusor de tornillo gemelo cónico y muere

El extrusor de tornillo gemelo cónico entrelazado conectado con la plataforma se puede utilizar para simular el proceso de producción del extrusor de tornillo gemelo cónico. Adopta un diseño de estructura único, fácil y rápido de limpiar después del experimento de material corrosivo. El extrusor es especialmente adecuado para el procesamiento de potencia PVC PVC, conectada con diferentes troqueles, puede extruir directamente la hoja, tubería, perfiles, etc. El extrusor y los troqueles y sus parámetros se muestran como la Fig.5 y la tabla 5.5

Fig.5 extrusor  con estructura móvil de la unidad

Tab.5  Parámetros de extrusor y muere

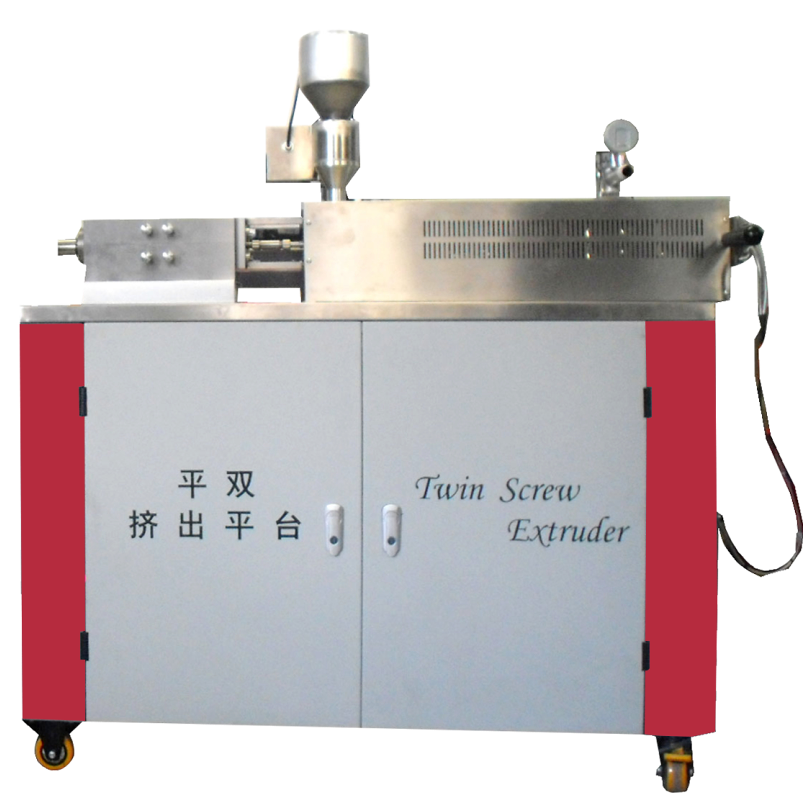

6.  Extrusor de tornillo gemelo paralelo y muere

El extrusor de tornillo gemelo paralelo se usa por correo para llenar, mezcla, modificación y mejora de la resina de caucho, plástico e ingeniería, y también para la devolatilización de la resina súper absorbente. El extrusor también se puede utilizar para extruir la maestría biodegradable, la poliamida de la poliamerización y la polimerización de poliuretano, y producir granules de polvo de carbono y polvo magnético, material de aislamiento de cable, material de la vaina, cable de PVC y varios materiales de reticulación de silano. El extrusor y los muertos y sus parámetros se muestran como la Fig.6 y la tabla. 6.

Fig.6 extrusor  con estructura móvil de la unidad

Pestaña.6  Parámetros de extrusor y muere

7.  Máquina de soplado de películas

Film Blowing Machine es adecuado para la producción de películas a pequeña escala para uso de laboratorio. Los parámetros se muestran como Fig.7 y Tab.7.

Fig.7 Máquina de soplado de películas con plataforma y extrusora

Tab.7  Parámetros de la máquina de soplado de películas

8. Software y hoja de datos

Se sigue un conjunto de software para el instrumento:

(1) Software de plataforma.

(2) Software de mezclador.

(3) Software extrusor.

(4) Software de viscosidad.

Se ejecutan en el sistema Windows XP. La interfaz del software de la plataforma se muestra como Fig.
