一、 Breve introducción
El padder de servicio pesado neumático de la serie AT274 es el relleno de relleno para todos los procesos de teñido, impresión, acabado y acolchado, ampliamente utilizado en plantas de teñido y acabado y fabricante y tintes.

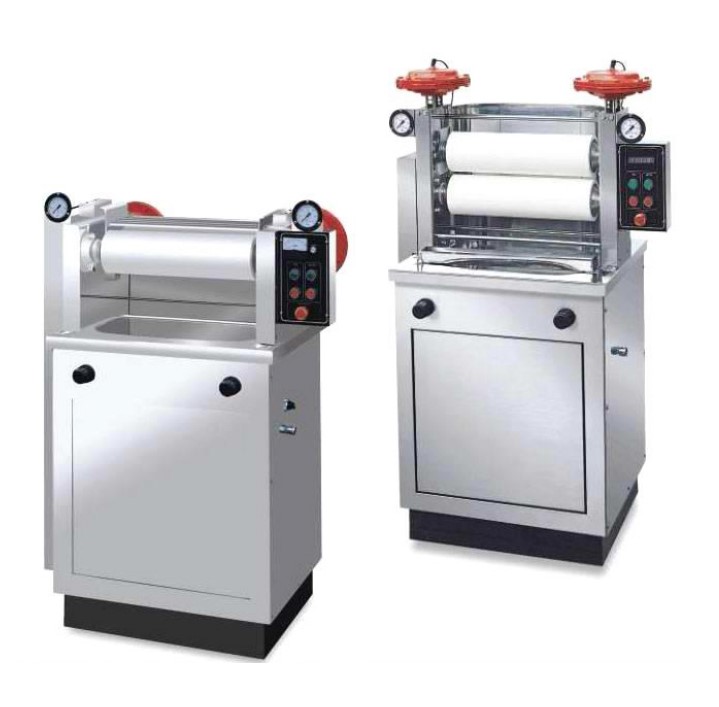

Hoy en día, el cliente tiene un alto requisito de calidad textil, no solo el color preciso sino también el cómodo. Puede usar este padder para simular el entorno de producción real y obtener una gran muestra de repetibilidad. También puede usar esta máquina para desarrollar más tecnología de teñido, como el incendio en el fuego, resistente al polvo, resistente al aceite, a repelente al agua, transpirable, etc. Este padder es una solución ideal para reducir la pérdida de tiempo e invertir debido a la mala tecnología de tintura. Tiene tipo vertical y el tipo horizontal. Hoy presentamos el modelo de servicio pesado neumático horizontal del modelo AT274B.
AT247B La máquina de resina de teñido de paleta /prensa pequeña de paleta /prensa horizontal, adecuada para lotes pequeños, efecto de tejido de tela de variedades múltiples, teñido de la almohadilla, procesamiento de resina y otras pruebas de muestras de procesos e inspección de calidad, para obtener la misma tasa de balanceo que la producción /producción /producción / Velocidad de succión de presión, la superficie de trabajo del rollo es de 420 mm, y la presión se puede ajustar arbitrariamente dentro de 0.03 ~ 0.6MPa (aproximadamente 0.3kg/ cm2 ~ 6kg/ cm 2).
二. Parámetro técnico principal y función
1. Material: toda la máquina está hecha de una lámina de acero inoxidable SUS304 de alta calidad, que es resistente y duradera, fuerte en resistencia a la corrosión y apariencia hermosa
2. Configuración de rollo
Material del rodillo: se usa goma de nitrilo;
Dureza del rollo: costa 70 ℃
Ancho del rollo: 420㎜ (otros tamaños se pueden personalizar a pedido)
Diámetro del rollo: ￠ 130㎜
3. Cilindro: cilindro de película de sección transversal grande, fuerte fricción anti-retención, reinicio automático después de la falla de energía, sin desviación izquierda-derecha, alta reproducibilidad.5 、 Velocidad de trabajo: Regulación de velocidad de conversión de frecuencia ， 0-18 RPM, la velocidad puede ser ajustado arbitrariamente.
4. Poder: 200W
5. Entrada de voltaje: 220V/50Hz.
6. Corre: el rodillo está impulsado por un cilindro de película de sección grande, alimentado por aire comprimido, y la presión está controlada por una válvula reguladora de presión. La presión en ambos lados se mantiene igual, lo que puede imitar efectivamente el proceso de producción y hacer que el proceso de muestra cumpla con los requisitos del proceso de producción.
7. Tasa de absorción de presión (recogida): cuando la dureza del rodillo es de 70 grados en la costa, la tasa de absorción de presión se puede controlar entre el 25% y el 110%. Es adecuado para una amplia gama de tipos de telas, pero una vez que sea fijo, tendrá una tasa de presión de succión estable. No es necesario perder el tiempo haciendo ajustes cada vez.
8. Dispositivo de protección de seguridad: deflectación de seguridad, interruptor de parada de emergencia de panel, interruptor de parada de emergencia superior de rodilla oculta, una vez presionado, el motor se detendrá automáticamente y el rollo se encenderá para obtener una protección completa.
9. Dimensiones: Frente 850㎜ × Lado 680㎜ × Altura 1100㎜
10. Peso: alrededor de 140㎏ (sujeto al peso real)
【Otra configuración】
■ Tank de teñido, uno con una capacidad de 2000 ml
■ Válvula de regulación de presión, válvula solenoide, diseño de medidor de presión incrustado, apariencia limpia y hermosa, no fácil de dañar;
■ El sistema de lavado está equipado con una pistola de agua ligera, que es conveniente
para limpiar el equipo antes y después de teñir.
■ Diseño ergonómico, la altura del equipo es fácil de operar, el ancho del equipo es moderado, la estabilidad es buena y el espacio del piso se guarda.
三. INSTALACIÓN
1. Desempaqué cuidadosamente y retire cuidadosamente el dispositivo, colocado en un plano horizontal, para evitar las vibraciones generadas cuando la operación del equipo.
2. La parte de la fuente de alimentación es de 220V, 50Hz necesita agregar capacidad de 5A y el circuito abierto con protección contra sobrecarga, interruptor de aire, conexión a tierra confiable y anotar los siguientes puntos:
Nota: los interruptores de cuchillo y otro uso están estrictamente prohibidos sin interruptor, sobrecarga y protección contra el circuito abierto, interruptor de alimentación.
3. La parte de suministro de aire requerida de la máquina no es inferior a 6 kg/cm 2, antes de que la máquina de prueba debe ser la presión de los dos cilindros para aproximadamente la misma, de lo contrario, la presión será lenta que tirará del bloque de guía, afectando así los trabajos de equipos normales.
4. El rodillo delantero de la máquina está activo y el rodillo trasero está conducido. El automóvil rodante está conectado con un compresor de aire (denominado: compresor de aire) o con una tubería de aire. Después de conectar la fuente de aire, el rodillo delantero se ejecutará en la dirección de ajuste cuando se encienda la alimentación, y el rodillo trasero será empujado lentamente por dos cilindros para apretar el rodillo delantero y girar en consecuencia. Presione el botón de alivio de presión y se restablezca el rollo.
5. Conecte el drenaje
6. Según la línea de alimentación, marca la conexión correcta del cable de alimentación
四. Operación y mantenimiento
1. Compresor de aire (bomba de aire o tubería de aire) está conectado con la pequeña molina de rodadura,
2. Según la línea de alimentación marca la conexión correcta del cable de alimentación
3. Ajuste la válvula de presión del rodillo, de modo que la presión sea la misma en derecha e izquierda, y cumpla con los requisitos del proceso.
Nota: La presión de cada uno de los ajustes, haga clic en Plus (descargado) Presione el botón por más de tres veces para confirmar que la instrucción correcta del medidor de presión.
4. La muestra teñida de color enviada a la superficie del rollo de trabajo.
5. Usando el interruptor de toque de mano, de modo que la rotación del rodillo.
6. Retire la muestra con los dedos cuando regresa el rollo.
7. Cada terminado, enjuague la superficie del rollo.
8. Cada vez se agota, haga electricidad, gas, agua cerrada.
9. De manera regular proporciona piezas: (caja de cambios, cadena y división de tela de rodillos, etc.) Aceite de llenado.
10. Si un no uso a largo plazo, necesita usar material a prueba de polvo para cubrir.

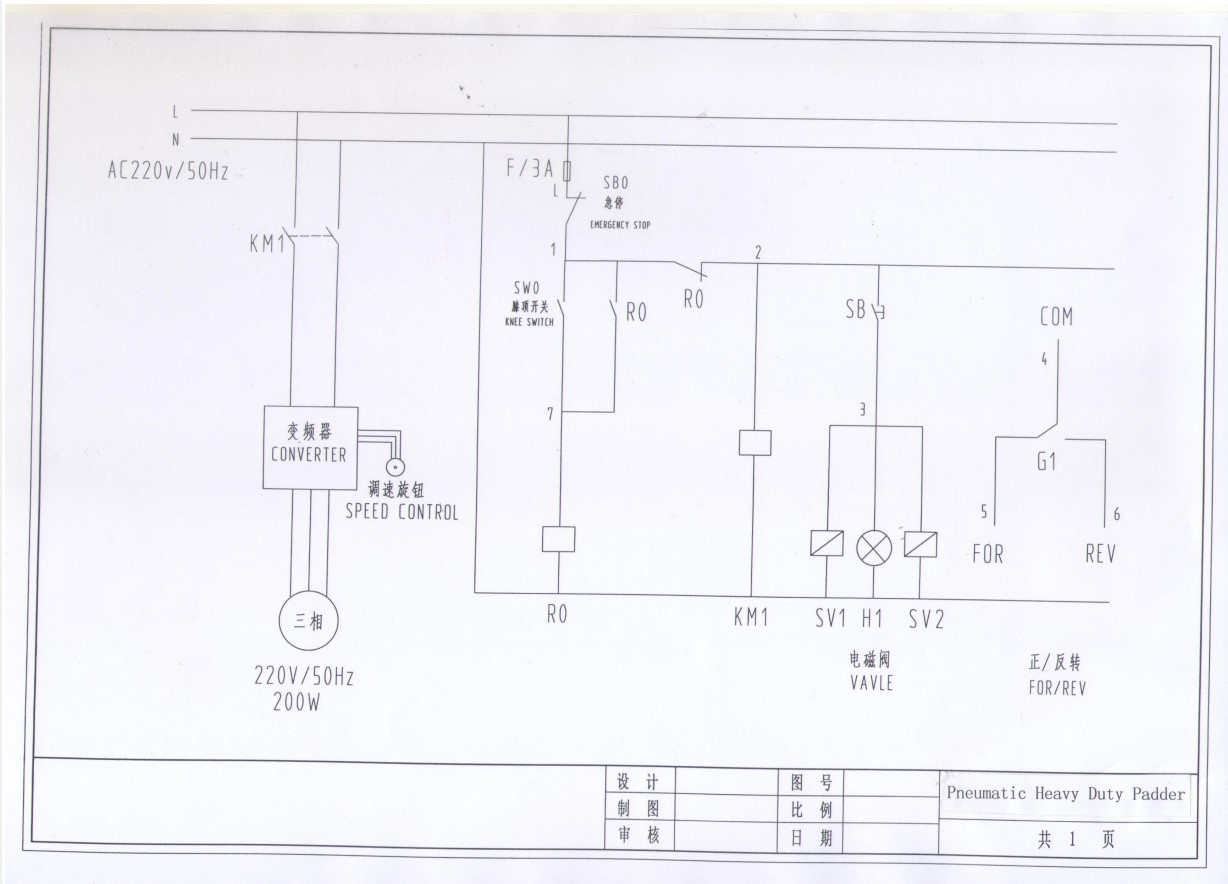

五. Diagrama esquemático eléctrico
