El cortador de tiras de película de plástico AT407 se usa para hacer tiras de muestra para la prueba de tracción de BOPP, BOPC, BOPET, BOPA y otras películas.
La característica principal de esta máquina es que el soporte de muestra es fijo y el soporte de herramienta rotativa se usa para el corte de muestras. Es seguro y confiable. El corte de muestreo es muy conveniente. En comparación con el método de puñetazo y corte, el filo de la máquina es ordenado, de modo que se puedan mantener las propiedades mecánicas originales de la película. La línea de corriente de toda la máquina está diseñada, nueva y hermosa, y su índice de rendimiento técnico alcanza el nivel del producto importado.
Composición de instrumentos
La máquina está compuesta principalmente por el asiento de la máquina, la mesa del arco, el mango giratorio, el soporte de la herramienta, el rollo de prensa y la caja de repuesto (en el lado de la superficie de la superficie curva y la cuchilla de repuesto en la caja). Ver Figura 1, Figura 2, Figura 3.
Figura 1 Cortador de tiras de película de plástico

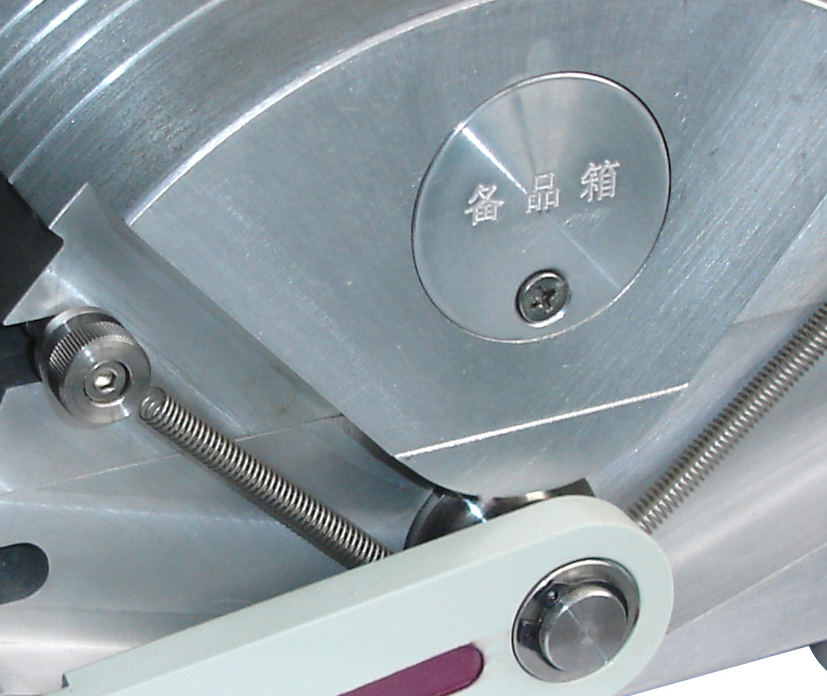

Figura 2 Caja de piezas de repuesto

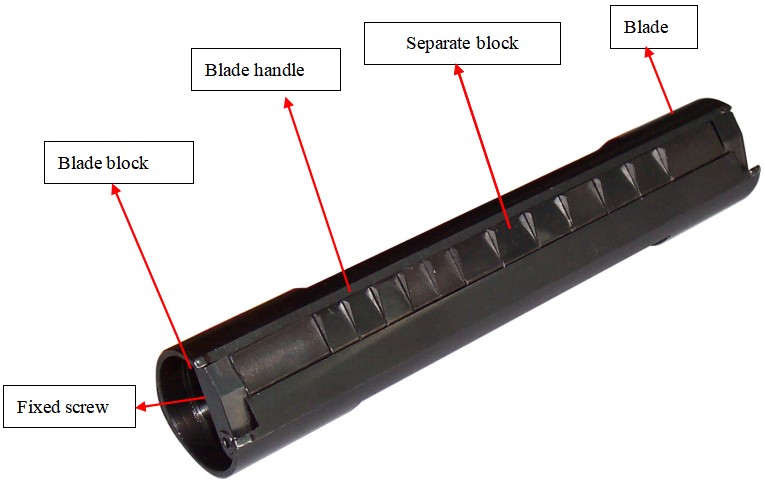

Figura 3 Composición del soporte de cuchilla
El soporte de la cuchilla está compuesto por un soporte de cuchilla, un mango de cuchilla, un bloque separado y un bloque de cuchilla de prensa. Ver figura
Utilizar el procedimiento
3.1 El número de spline y el ancho de la máquina de corte de la máquina se pueden ajustar, el estado de fábrica puede cortar 5 mm de ancho de ancho 6 8 mm de ancho, 12 spline, chaflán de cuchilla, ajustar la instalación de la cuchilla, como la cuchilla que chaflan el golpe del marco, la cuchilla de perforación, la cuchilla, la cuchilla puede cortar la muestra, se puede realizar una muestra de ancho de ancho de corte de 10 mm o 13 mm, métodos de operación de acuerdo con la 4 Blade de reemplazo '.
3.2 Primero, la película delgada (la tira de película delgada multicapa debe apilarse de manera plana), el ancho es de aproximadamente 170 mm, la longitud más corta de 250 mm, adecuada para la longitud de 270 mm.
3.3 Gire el mango, la cuchilla llegará a la parte posterior, luego tiró de ambos lados en el ritmo de Basic, coloque la película (que corta según 3.1) al globoide, hará que la película sea suave, primero coloque un lado en el ritmo, tire Roller presiona la película, luego apretó el lado prensado de la película.
3.4 Además, presione el otro lado y apriete la película.
3.5 Compruebe cuidadosamente la película está cerca de la superficie del arco, sin arrugas o puede reunir, desde la parte delantera (dirección de la flecha) tirando del soporte del mango de una película delgada en la sesión, cuchillo a la parte delantera, en el 'corte prohibido ', Recuerde no eliminar la película antes de no regresar, de lo contrario dañará la película que simplemente corta.
3.6 Levanta el rodillo y colócalo en el surco del asiento y saca la película de los dos lados.
3.7 Después de sacar la muestra, el mango se gira y el soporte de la herramienta se coloca en la parte posterior. Está en el estado 'Corte de muestra ' y está preparado para el siguiente corte.
3.8 Cortar una película delgada multicapa, si es difícil de cortar, coloque menos capas de película delgada para evitar daños en la cuchilla.
Reemplazo de la cuchilla
Cuando el borde de la película de corte es defectuosa, no puede cumplir con los requisitos técnicos, eliminar el portador de herramientas y verifique cuidadosamente la cuchilla. Si hay algún defecto en la cuchilla, debe reemplazarse en el tiempo. La cuchilla de repuesto se coloca en la caja de la pieza de repuesto.
4.1, coloque el estante de la cuchilla en el frente, es decir, 'prohibido cortar el estado de la muestra '. Afloje el soporte de la cuchilla y los tornillos de fijación del mango lateral, quite el portador de herramientas, examine la cuchilla con cuidado y vea si hay algún defecto en la cuchilla.
Desatre los tornillos 4.2 en el bloque de cuchillo (ver Figura 2), separa el bloque y retire la cuchilla en orden, dañe la cuchilla correctamente colocada.
4.3 Nueva cuchilla y el bloque de separación De acuerdo con eliminar el orden hacia atrás al soporte inferior y el palo de cuchillo (evite la protuberancia de la cuchilla), el bloque de cuchillo está fijo, presionando la cuchilla.
4.4 Cuando se instala el soporte de la herramienta, primero debemos verificar si cada cuchilla corresponde al surco correspondiente, si la cuchilla está sobresalida o no, para evitar la posición incorrecta de la cuchilla o para interferir con el surco.
Atenciones
1. En el proceso de corte, no toque la superficie curva y la película a mano, de lo contrario puede causar lesiones.
2. Cuando se corta la muestra, el mango se tira de la parte posterior al frente, y solo necesita cortar una vez. Está prohibido cortar repetidamente. Después de completar el corte, la rejilla de la cuchilla está frente a la superficie globoide. Después de quitarse la muestra, la rejilla de la cuchilla debe tirar hacia la parte posterior de la superficie globoide.
3. Cuando se instala y elimina la rejilla de la cuchilla, tire de la rejilla de la cuchilla al frente de la superficie del globoide, es decir, 'prohibido cortar el estado de la muestra '.
4. El grosor total de la tira de muestra no debe exceder 0.2 mm, aunque la máquina puede completar el corte de muestra de la película multicapa una vez.
