Efecto de la relación de estiramiento de Spinneret sobre la calidad de la fibra y la capacidad de espinilla
Influencia de la relación de estiramiento de spinneret sobre la capacidad de espinabilidad de la fibra acrílica formada por el método de tiocianato de sodio
Relación de estiramiento de spinneret φ a (%) | -75 | -70 | -60 | -45 |
Finura (dtex) | 6.60 | 6.94 | 6.99 | 7.20 |
Resistencia a la ruptura (CN/DTEX) | 2.46 | 2.05 | 1.77 | 1.70 |
Romper el alargamiento (%) | 56.6 | 51.3 | 61.1 | 53.9 |
Resistencia al gancho (CN/DTEX) | 1.25 | 1.29 | 0.92 | 1.00 |
Slongation de gancho (%) | 34.4 | 38.2 | 27.3 | 27.0 |
Elasticidad compresiva (%) | 28.27 | 30.1 | 25.3 | 26.06 |
No girado | Pelusa rara | normal | Pequeñas roturas de fibra y fuzz | Ruptura de fibra, fuzz y devanado |
Cuando φ A es constante, si B 0 es diferente, entonces φ F es diferente (no solo los valores son diferentes, sino que los signos también pueden revertirse); Cuando φ A es un valor negativo y φ F es un valor positivo, si el valor de φ a no es razonable, no solo se verá afectado el progreso suave de la giro, sino que la calidad de la fibra terminada también disminuirá.

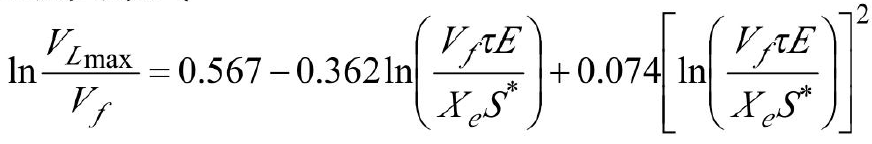

Relación empírica:
τ - Tiempo de aflojamiento; E - módulo elástico; S * - fuerza de ruptura;
V LMAX - Velocidad máxima del primer rodillo de guía: V F ↑ V lmax ↑ (rango más pequeño)
El rango de tampón de ΔV l l = v lmax - v l
ΔV l ↑ formando estabilidad ↑
V 0 es constante, b 0↑ v f ↑ v lmax ↑ ΔV l ↑, es decir, Spinnability ↑
La relación de oleaje de extrusión más pequeña corresponde a la mejor capacidad de spinnability.
Por ejemplo: Spinning of Pan-Nascn
Temperatura de la solución madre: 32 ~ 35 ℃, Velocidad del hilado: 60 ~ 70m/min
Temperatura de la solución madre: 60 ~ 70 ℃, Velocidad del hilado: 200 m/min
T ↑ τ ↓ B ↓ V L se puede aumentar.
