Análisis de estrés radial en la línea de hilado

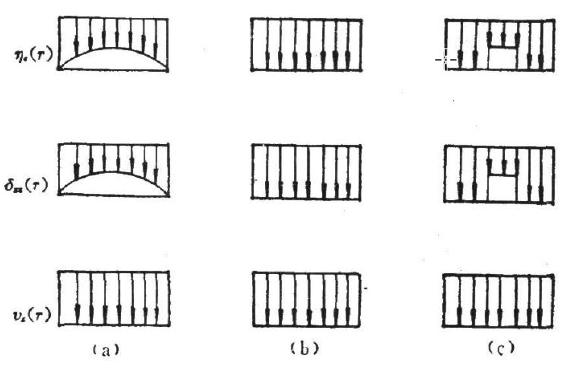

1. Distribución de tensión radial en la línea de hilado
(a) La viscosidad cambia continuamente a lo largo de la dirección radial;
(b) La viscosidad es constante a lo largo de la dirección radial;
(c) La viscosidad del estiramiento tiene dos valores fijos en la estructura del núcleo de la piel.

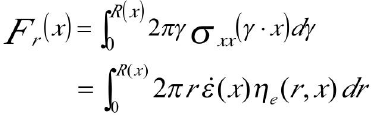

1) La viscosidad cambia continuamente a lo largo de la dirección radial
σ xx (γ · x) es una función de X y R;
R (x) : el radio de la línea giratoria en x.
2) La viscosidad es constante a lo largo de la dirección radial

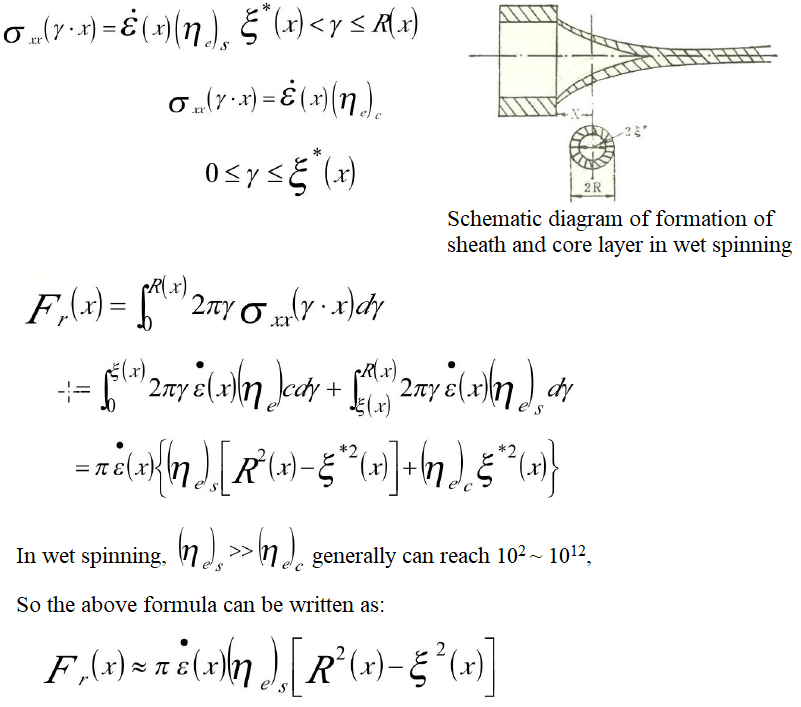

3) El estiramiento de la viscosidad tiene dos valores fijos en la estructura del núcleo de la piel
Set: Viscosidad extensional de la piel para ser (η e ) S ; Viscosidad extensional del núcleo para ser (η e ) c . Ambas son constantes.
El estrés por tracción es:
Conclusión:
1. La tensión en el filamento en realidad es completamente transmitida y transmitida por la capa de la piel. La capa central en el estado que fluye está básicamente en un estado relajado, y la tensión es pequeña pero suficiente para orientar la capa de la piel.
2. La tensión de tracción σ xx.s (x) en la capa de la piel en x disminuye monótonamente a lo largo de la línea giratoria, y la capa de la piel es la más delgada cerca del spinneret, y el estrés alcanza el valor límite. Por lo tanto, la rotura de los filamentos de giro húmedo a menudo ocurre cerca del spinneret. Para evitar la tensión excesiva, el estiramiento negativo de Spinneret o el estiramiento positivo pequeño a menudo se usan en el hilado húmedo

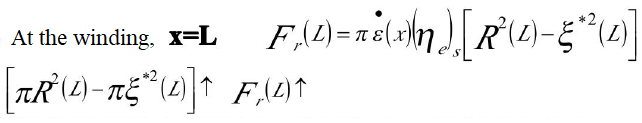

3.
Esto muestra que cuanto más gruesa es la capa de piel del filamento terminado y cuanto más pequeña es la capa de núcleo, mayor es la tensión del devanado. El filamento terminado tiene un mayor rendimiento físico y mecánico.
