¿Cuál es la diferencia entre las pruebas de impacto de plástico y la máquina de prueba de péndulo de impacto Izod ? es probar la resistencia al impacto de los materiales no metálicos como plástico, nylon, caucho, plástico reforzado con fibra de vidrio, tuberías de plástico compuestas, materiales de aislamiento eléctrico, etc. . bajo una carga dinámica de equipos de prueba. La diferencia entre la máquina de prueba de impacto de impacto de plástico de plástico simple y la máquina de prueba de impacto del haz en voladizo se encuentra principalmente en los siguientes aspectos:
1. Diferentes estándares de prueba:
Máquina de prueba de impacto de plástico Charpy Cumple con ISO 179, GB/T 1043, GB/T 2612, JB/T 8762, estándares GB4742.
Izod Impact Testing Machine Cumple con IS0 180, ASTM D256, GB/T 1843, GB/T 2611, JB/T 8761 y otros estándares.
2. El rango de prueba de fuerza de impacto es diferente:
El probador de impacto de impacto de plástico Charpy mide la resistencia del material cuando se ve afectado por el péndulo. La energía de impacto de un probador de impacto Charpy se define como la energía absorbida cuando la muestra se daña bajo la carga de impacto. Es un índice de rendimiento que se puede utilizar en el control de calidad del proceso de producción y también se puede utilizar para comparar la tenacidad de los diferentes materiales.
El probador de impacto Izod mide la resistencia al impacto del material cuando se ve afectado por el péndulo. Fuerza de impacto de Izod (con muescas). La resistencia al impacto de Izod de las muestras con muescas se define como la energía absorbida por la falla inicial del material para completar la falla. Para evitar daños a la muestra, hay muescas en la muestra afectada. Este experimento se puede utilizar para inspecciones de control de calidad rápida para determinar si un material cumple con los requisitos de resistencia de impacto requeridos, y también se puede utilizar para comparar la tenacidad y la deformación térmica del material con un probador VICAT.
3. Diferentes métodos de prueba:
Tester de impacto de impacto de plástico Charpy es colocar la muestra horizontalmente, y los dos extremos no son fijos. Libere el péndulo para impactar el espécimen. Si la muestra no está dañada, cambie a un péndulo más pesado y repita los pasos anteriores hasta que la muestra esté dañada.
Máquina de prueba de impacto de Izod Es una máquina de prueba elástica de impacto donde la muestra se coloca verticalmente y se sujeta en la máquina de prueba de impacto, con el lado muescal frente al borde del péndulo. Libere el péndulo para impactar el espécimen. Si la muestra no está dañada, cambie a un péndulo más pesado hasta que la muestra esté dañada. Este experimento también se puede llevar a cabo a una temperatura más baja.
4. Diferentes especificaciones de muestreo de muestras:
El grosor de la muestra del probador de impacto de impacto de plástico Charpy es 80 × 10 mm. No importa con o sin muesca.
Izod Impact Testing Machine Su tamaño de muestra estándar en ASTM es 64 × 12.7 × 3.2 mm (2.5 × 0.5 × 0.125 pulgadas). El grosor general es de 3.2 mm (0.125 pulgadas), y el mejor grosor es de 6.4 mm (0.25 pulgadas), porque no se doblará ni frágilmente tan fácilmente. La profundidad de la muesca de muestra es de 10.2 mm (0.4 pulgadas). La muestra estándar en ISO es una muestra multipropósito Tipo 1A con pestañas finales cortadas. El tamaño de la muestra después de afeitado es 80 × 10 × 4 mm. La profundidad de la muesca de la muestra del probador de cáscara es de 8 mm.
5. Diferentes datos de prueba:
La unidad de energía de impacto de la máquina de prueba de impacto de impacto de plástico Charpy es julio. La fuerza de impacto es la relación entre la energía de impacto (J) con el área de la sección transversal de la muesca. Cuanto mayores sean los datos de la prueba, mayor será la tenacidad del material.
Izod Impact Testing Machine. Su unidad de energía de impacto en ASTM (Sociedad Americana para Pruebas y Materiales) es J/M o FT-LB/In. La fuerza de impacto es la energía de impacto (en J o FT-LB) dividida por el grosor de la muestra. El resultado de la prueba suele ser el promedio de 5 muestras. La unidad de energía de impacto en ISO es KJ/M2. La fuerza de impacto es la relación entre la energía de impacto (en J) al área bajo la muesca. El resultado de la prueba suele ser el promedio de 10 muestras. Cuanto mayor sea el valor del resultado, mayor es la tenacidad del material.

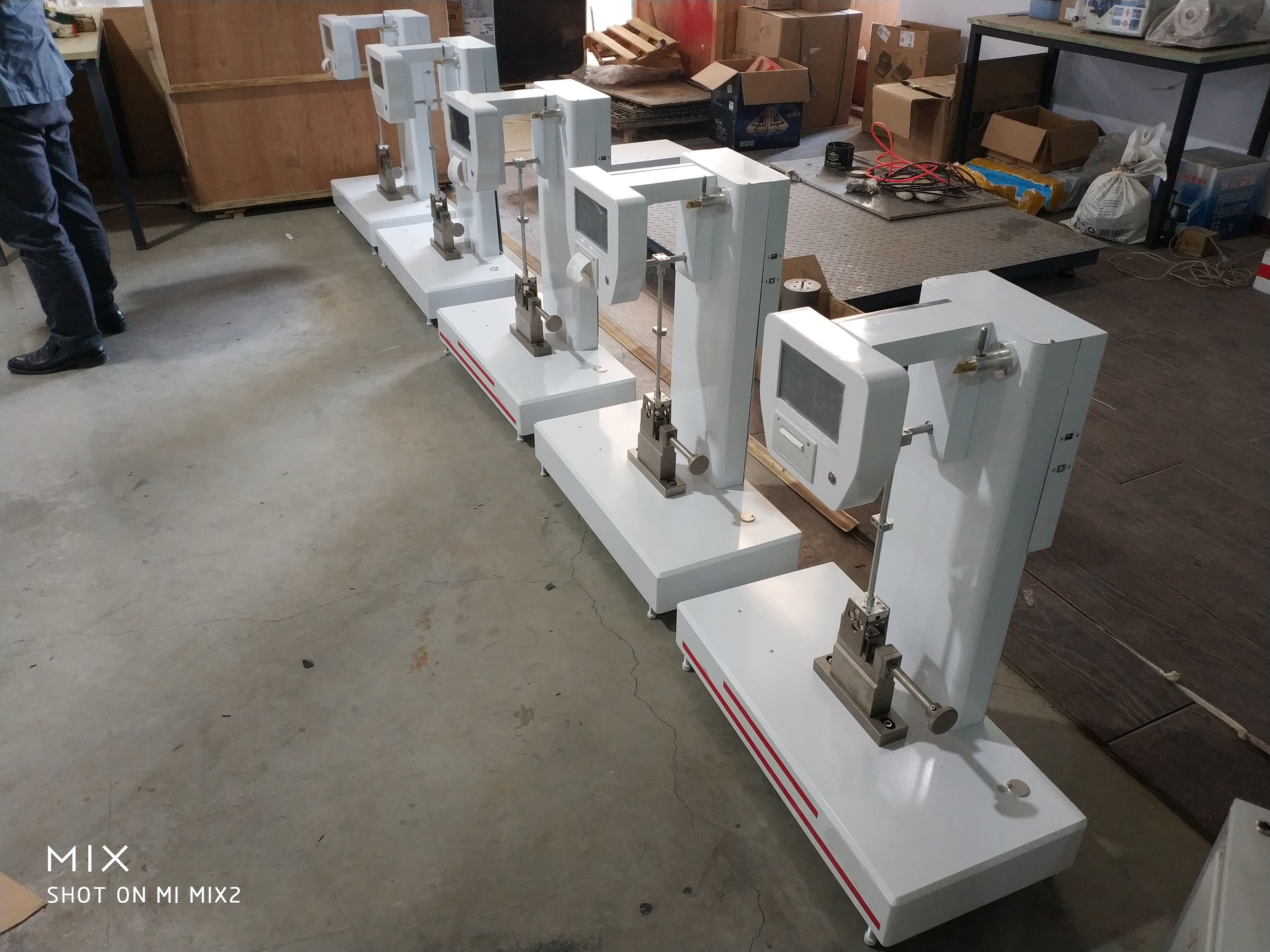

6. Parámetros técnicos:
| Energía del péndulo | Velocidad de impacto |
AT421DA Charpy Impact | (0.5J), 1J, 2J, 4J, 5J | 2.9m/s (menor o igual a 5J) |
AT422DA Izod Impact | 2.75J, 5.5 | 3.5m/s |
AT421D B Charpy Impact | 7.5J, 15J, 25J, 50J | 3.8m/s ( más de 5J) |
AT422D B Izod Impact | 11J, 22J | 3.5m/s |
